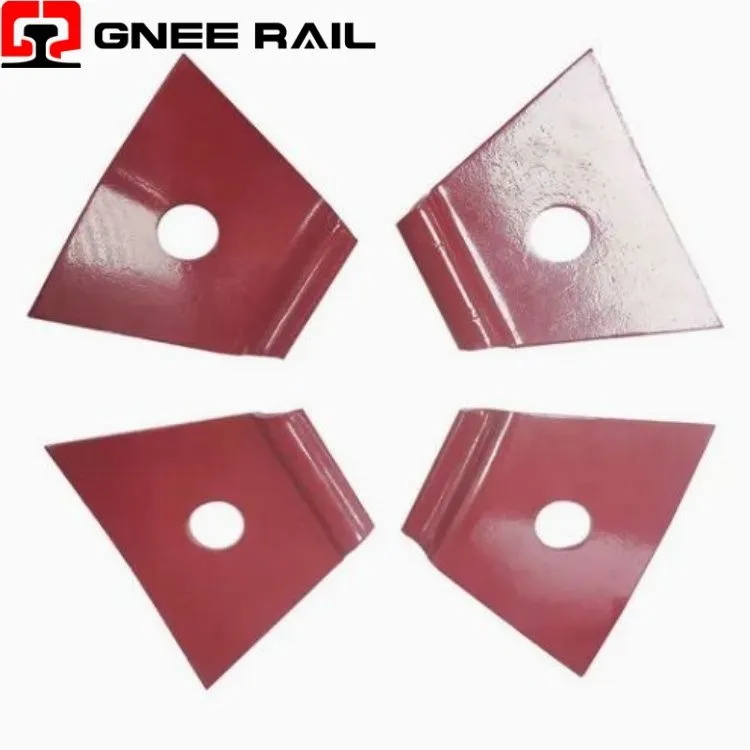

↵Система кріплення Rail Nabla Clip
Railway Nabla Clip — це пружне пружинне кріплення, назване через форму перевернутої дельти (∇), розроблене для систем бетонних шпальних колій. Виготовлений із високоміцної пружинної сталі, як-от 60Si2MnA, цей затискач забезпечує постійне затискне зусилля завдяки пружному прогину, якщо він закріплений гвинтовими шипами. Його симетричний профіль забезпечує чудове поглинання бокової сили та електричну ізоляцію, що робить його ідеальним для вузьких-радіусних кривих, важких-маршрутів для транспортування та високо-швидкісних ліній, включаючи французькі мережі TGV
Технічні характеристики:
| Параметр | Специфікація | Індикатор ефективності |
|---|---|---|
| Геометрична фігура | Перевернутий дельта (∇) / V-профіль | Симетричний розподіл напружень |
| Клас матеріалу | 60Si2MnA, 60Si2CrA | Твердість 42–47 HRC |
| Сила затиску (навантаження на носок) | 11–14 кН на затиск | <15% relaxation after 3M cycles |
| Втома життя | 5 мільйонів циклів (стандарт) | 200 мільйонів циклів (варіант C1) |
| Стандарт відповідності | EN 13481-2 / EN 13481-5 | Категорія С для бетонних шпал |
|
|
|---|
Перспектива встановлення та обслуговування:
- Перевернутий -V-профіль (набла) створює симетричний розподіл напруги вздовж обох ніг, усуваючи напруги кручення, поширені в асиметричних затискачах.
- Оптимізація вектора вертикальної сили максимізує опір підйому рейки, одночасно зменшуючи бічні сили на плечах шпали.
- Здатність пружного відхилення забезпечує теплове розширення в діапазоні температур від -40 градусів до +80 градусів без релаксації сили.
Технічне обслуговування та експлуатаційна перспектива
- Повний комплект складається з 2 затискачів Nabla, 2 ізоляторів, 2 гвинтових шипів і 2 пружинних шайб на кожне посадочне місце рейки.
- Встановлення вимагає затягування анкерних гвинтів із заданим крутним моментом, що забезпечує послідовне застосування затискної сили.
- Гвинтові шипи (клас 5.6, сталь 35#) забезпечують міцність на розрив, що перевищує або дорівнює 500 МПа з можливістю холодного згинання на 90 градусів.
