↵Система кріплення Rail Nabla Clip

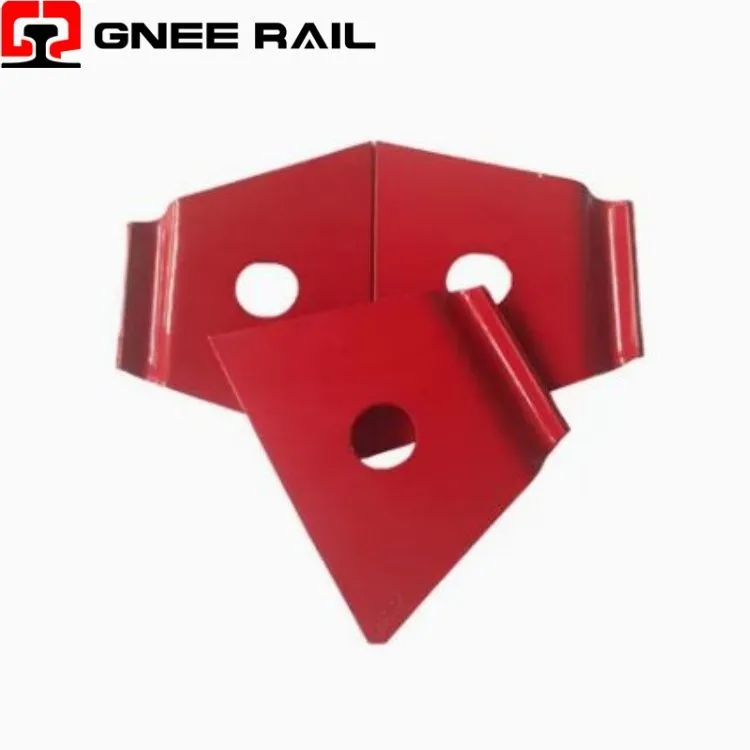

Railway Nabla Clip — це симетричне пружинне кріплення з плоским-профілем, назване через форму перевернутої дельти (∇), розроблене для систем бетонних шпальних колій. Виготовлений із -високоміцної пружинної сталі 60Si2MnA/60Si2CrA з твердістю 42-47 HRC, він забезпечує постійну силу затиску завдяки еластичному прогину. Система включає ізолятори та гвинтові шипи, що забезпечує електричну ізоляцію та чудове поглинання бічної сили.
Технічні характеристики:
| Параметр | Специфікація | Індикатор ефективності |
|---|---|---|
| Геометрична фігура | Перевернутий дельта (∇) / V-профіль | Плоский-розріз, подвійна{1}}арочна конструкція |
| Клас матеріалу | 60Si2MnA / 60Si2CrA | Твердість 42-47 HRC |
| Товщина | 4,0 мм – 4,5 мм | Холоднокатана стрічка з пружинної сталі |
| Втома життя | 5 мільйонів циклів | Відсутність пошкоджень відповідно до EN 13146-4 |
| Опір ізоляції | Більше або дорівнює 1×10⁸ Ω на збірку | PA66+30% ізолятор зі скловолокна |
| Компоненти системи | 2 кліпси + 2 ізолятори + 2 шипи + 2 шайби | На сидіння на рейці |
Перспектива встановлення та обслуговування:
- Конструкція плоского-перерізу створює широку прямокутну опорну поверхню, рівномірно розподіляючи затискну силу по підошві рейки.
- Широкий поверхневий контакт запобігає локалізованим ефектам «бринелінгу» вдавлення, типовим для круглих-затискачів для дроту під великим навантаженням транспорту.
- Симетрична геометрія подвійної -арки забезпечує рівномірний розподіл напруги, усуваючи сили кручення, які спостерігаються в асиметричних конструкціях затискачів.
Технічне обслуговування та експлуатаційна перспектива
- Посилені нейлонові ізолятори (PA66+30% скловолокна) забезпечують міцність на розрив більше або дорівнює 170 МПа та опір ізоляції більше або дорівнює 1×10⁸ Ω.
- Гвинтові шипи (клас 5.6, сталь 35#) забезпечують міцність на розрив, що перевищує або дорівнює 500 МПа з можливістю холодного згинання на 90 градусів.
- Систему можна попередньо -змонтувати на шпалах перед доставкою, що забезпечує пришвидшення темпів будівництва.
