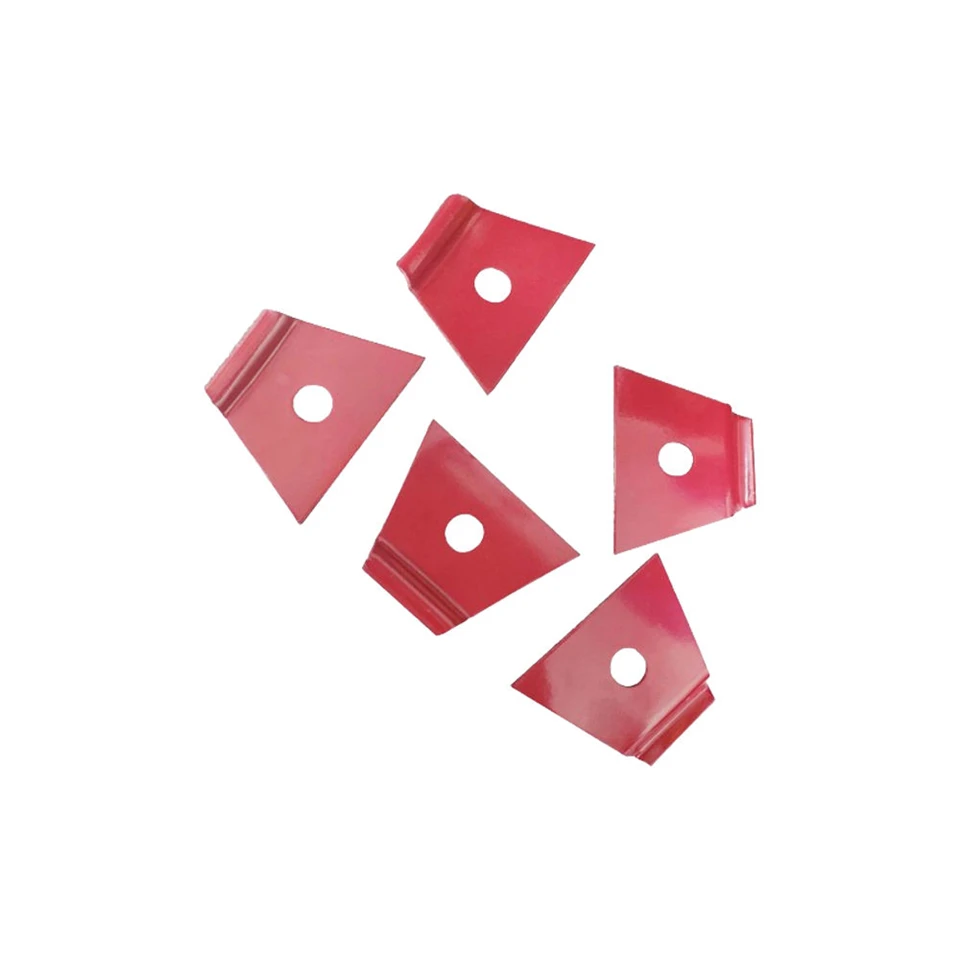

Залізничні кліпси Nabla: технічні характеристики продукту
| Параметр | Набла типу А | Набла типу B (ізольована) | Nabla Type C (висока-міцність) |
|---|---|---|---|
| Клас матеріалу | Пружинна сталь 51CrV4 | 51CrV4 + нейлоновий ізолятор | 60Si2CrA легована сталь |
| Оздоблення поверхні | Покриття з цинкових пластівців (40-50 мкм) | Епоксидне-поліефірне порошкове покриття | Гаряче{0}}оцинковане (більше або дорівнює 50 мкм) |
| Висота затиску (H) | 68 мм ± 1 мм | 70 мм ± 1 мм | 66 мм ± 1 мм |
| Ширина відкриття (W) | 25 мм ± 0,5 мм | 26 мм ± 0,5 мм | 24 мм ± 0,5 мм |
| Діаметр дроту (Ø) | 13 мм ± 0,3 мм | 13 мм ± 0,3 мм | 14 мм ± 0,3 мм |
| Сила затиску | 10-12 кН | 9-11 кН | 12-15 кН |
| Момент затягування | 130-150 N·m | 120-140 N·m | 140-160 N·m |
| Вага на кліпсу | 0,45 кг ± 0,02 кг | 0,48 кг ± 0,02 кг | 0,50 кг ± 0,02 кг |
| Робоча температура | від -30 градусів до +100 градусів | -20 градусів до +80 градусів | -40 градусів до +120 градусів |
| Атестація | EN 13481-5, UIC 864 | EN 50122-1, IEC 61373 | TSI, AREMA Ch.30 |
Залізничні кліпи Nabla: інженерне застосування та перевірка продуктивності
| Контекст програми | Специфікація встановлення | Вимоги до продуктивності | Метод польових випробувань |
|---|---|---|---|
| Колія з баластом (вантажний) | Попередньо-встановлений на плечі, гідравлічний інструмент | Навантаження на палицю більше або дорівнює 9 кН після 1M GT | Вимірювання динамічного датчика навантаження |
| Безбаластна колія (HSR) | Пряме кріплення до опорної плити, динамометричний ключ | Вертикальна жорсткість 22-28 кН/мм | Випробування частоти імпульсного молотка |
| Транзит/міська залізниця | Сумісний з адаптерною пластиною Pandrol | Електричний опір > 5 МОм | Тест мегомметром при 1000 В постійного струму |
| Вигнута доріжка (R < 400 м) | Збільшене навантаження на пальці ніг +15% | Відсутність бокового розповзання через 6 місяців | Оптичне сканування геометрії доріжки |
| Додаток Bridge Deck | Еластична подушечка + кліпса Nabla в зборі | Коефіцієнт демпфування більше або дорівнює 0,03 | Аналіз спаду прискорення |
| Температурна зона | Літо: +40 градусів / Взимку: -25 градусів | Зміна сили затиску < ±10% | Журнал сезонного моніторингу сили |
| Цикл технічного обслуговування | Перевірка кожні 12 місяців | Повторне затягування, якщо навантаження на носок < 8 кН | Домкрат гідравлічний + вантажопідйомник |
| Перевірка ресурсу втоми | 10 мільйонів циклів при 15-30 кН | Відсутність тріщин, постійна фіксація < 1 мм | Лабораторний пульсаторний тест (EN 13146-6) |
