Опис
Технічні параметри

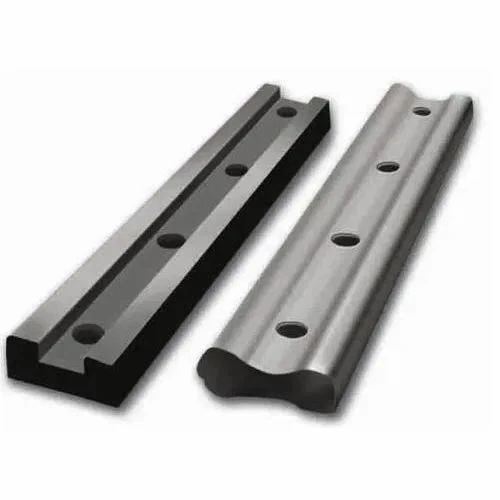

Залізнична рибна плита / специфікація штанги
| Функція / аспект | Опис та первинна функція | Типи та варіанти дизайну |
|---|---|---|
| Первинна назва | Рибна плита (Великобританія/Співдружність) | Бар Splice (Північна Америка) |
| Типовий матеріал | Середня вуглецева сталь або висока міцність сталі (HSLA). | Часто тепло - обробляється для підвищення міцності та стійкості до зносу. |

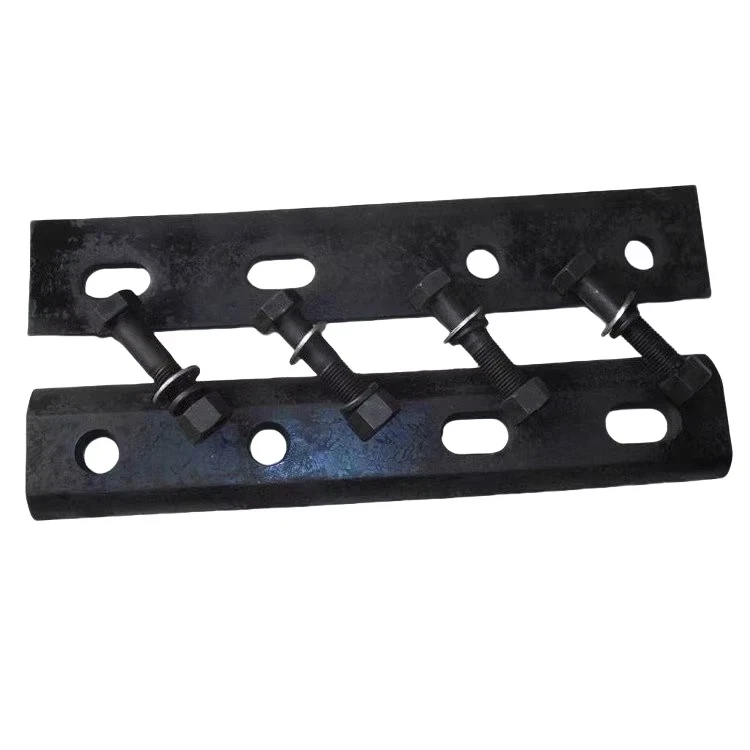

| Отвори для болтів | Зазвичай 4 або 6 отворів для рибних болтів. Дизайн отвору має вирішальне значення для уникнення концентрацій стресу. | Овальні отвори: Дозволити термічне розширення/скорочення рейок. Круглі отвори: використовуються з плечима болтами для управління силою затискача. |
| Загальні типи | 1. Стандартна рибна плита: для найпоширеніших залізничних з'єднань. | 2. Компромісна рибна плита: використовується для з’єднання двох різних залізничних секцій (наприклад, UIC 54 до UIC 60). |
| Спеціалізовані типи | 4. Ізольована рибна плита: має ізоляційні матеріали для розбиття електричної безперервності для сигналізації колії. | 5. Важка - мита / посилена рибна плита: товстіша і сильніша для високої - області напруги, як суглоби, що наближаються до B |
Ключові функції та важливість:
- Підтримуйте вирівнювання:Основна робота полягає в тому, щоб утримувати два залізничні кінці в ідеальному вертикальному та горизонтальному вирівнюванні, щоб забезпечити плавну та безпечну їзду.
- Перенесе навантаження:Він передає навантаження на колесо з однієї рейки до іншої, мінімізуючи удар і занурювати в стик.
- Протистояти силам:Він повинен протистояти згинальному та зсувному силам, спричиненим проходячим поїздом.
- Розміщення розширення:Конструкція (особливо овальні отвори для болтів) дозволяє суглобі розширюватися і стискатися зі змінами температури без накопичення небезпечних внутрішніх напружень.
