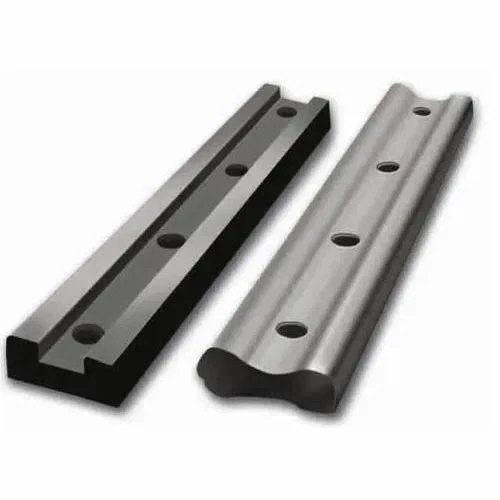

Сталева рейкова рибна пластина

Name: Фабрика постачальників виробників сталевих рейок у Китаї - Оптова служба
Brand: GNEE
SKU: 283858121

Залізнична пластина, яку також називають рейковим з’єднанням або з’єднувальною планкою, являє собою металевий стрижень, з’єднаний з кінцями двох залізничних рейок, щоб з’єднати їх разом. Досвід показує, що високоякісні залізничні пластини можуть ефективно зменшити вплив коліс на з’єднувальні секції сталевої рейки та підвищити стабільність і безперервність поїзда під час проходження через з’єднувальні секції. Як важлива частина залізничних компонентів, залізничні рибні плити широко використовуються як у легкій залізниці, так і у важкій залізниці, щоб гарантувати безпеку залізничного транспорту.

Послати повідомлення

Чат зараз

Опис

Технічні параметри

Технічні-відповідні характеристики залізниці

Модель	Довжина	Ширина	Товщина (макс.)	Застосовна модель залізниці	Кількість отворів для болтів (на кожну сторону)	Відстань між болтовими отворами	матеріал	Обробка поверхні	Міцність на зсув (мін.)	Стандарти відповідності
ФП-30-ЛТ	380 мм	80 мм	22 мм	Легка залізниця 30 кг/м	4	80 мм	Вуглецева сталь Q345	Гаряче цинкування- (більше або дорівнює 85 мкм)	180 МПа	GB/T 11265.1-2022, EN 13230-1
FP-50-Mainline	440 мм	100 мм	28 мм	50 кг/м пасажирської залізниці	6	70 мм	Вуглецева сталь Q460	Електро-цинкування (більше або дорівнює 30 мкм)	220 МПа	GB/T 11265.1-2022, AREMA 31
FP-75-HeavyHaul	500 мм	120 мм	35 мм	Вантажні залізниці 75 кг/м	8	65 мм	45# легована сталь	Dacromet (більше або дорівнює 12 мкм) + цинкування	260 МПа	GB/T 11265.1-2022, AREMA 31
FP-60-HSR	480 мм	110 мм	32 мм	Високошвидкісна-залізниця 60 кг/м	6	75 мм	Високоміцна-сталь Q690	Гаряче цинкування- (більше або дорівнює 100 мкм)	300 МПа	GB/T 11265.1-2022, TB/T 3560
ФП-22-Метро	320 мм	70 мм	18 мм	22 кг/м метро	4	72 мм	Вуглецева сталь Q345	Епоксидне покриття (більше або дорівнює 60 мкм)	160 МПа	GB/T 11265.1-2022, TB/T 3395.2

Контрольний список перевірки з’єднання та довговічності

Етап огляду	Ключовий елемент	Метод випробування	Критерій прийнятності	Правило вибірки
Вхідний чек	Матеріал і розмір	Портативний PMI + Digital Caliper	C: 0,18–0,28% (Q345); Довжина ±1 мм, товщина ±0,5 мм	3 шт/партія
Встановлення-на місці	Точність зварювання	Колія рейок + лінійка	Зазор між рейками Менше або дорівнює 0,8 мм; Вертикальна несумісність Менше або дорівнює 0,3 мм	10 шт./10 км траси
Короткострокова-ефективність	Випробування на крутний момент болта та зсув	Динамометричний ключ + ножиці	Крутний момент болта: M24: 550–700 Н·м; Міцність на зсув Більше або дорівнює 90% мін. Значення	2 шт/км щомісяця
Довготривала-надійність	Втома та корозія	Стенд для випробувань на втому + Випробування-сольовим розпиленням	Відсутність тріщин після 2×10⁶ циклів; Відсутність червоної іржі після 800 годин	1 шт/партія
Пакетний аудит	Цілісність болтового отвору	Датчик отворів + візуальний огляд	Допуск на діаметр отвору: H12; Без задирок/деформацій	2%
