Система кріплення шипів Rail Dog

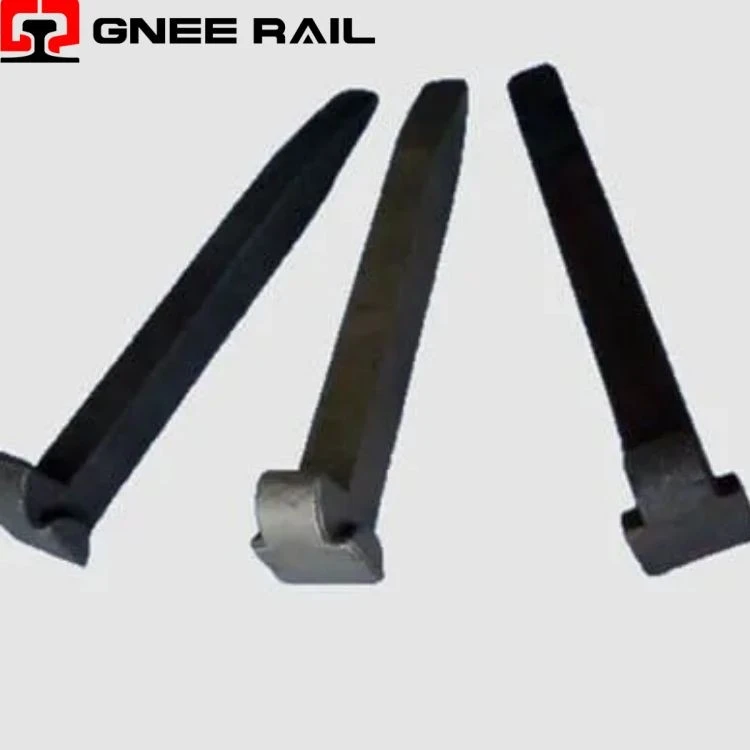

Railway Dog Spike – це традиційне клиноподібне-скріплення колії, що характеризується зміщеним профілем «собачої-голови» та хвостовиком квадратного-перерізу, що закінчується зубилом, призначене виключно для кріплення рейок із плоским-низом до дерев’яних шпал (шпал). На відміну від сучасних еластичних кріплень, які включають пружинні елементи для каліброваного затиску, шип із зубцями працює через жорстке тертя-на основі зачеплення-вона забивається через попередньо-просвердлені отвори в основі рейки або стяжній пластині безпосередньо в дерев’яну основу, де стиснення деревних волокон навколо її квадратного хвостовика створює утримуючу силу проти руху рейки.
Технічні характеристики:
| Параметр | Собака Спайк | Гвинтовий шип (гвинтовий гвинт) | Еластичний рейковий затискач (наприклад, E-Clip) | Весняний колосок |
|---|---|---|---|---|
| Принцип кріплення | Жорстке тертя (зчеплення з деревних волокон) | Різьбове механічне блокування | Пружний прогин пружини | Пружна деформація |
| Тип основного спального місця | Тільки дерев'яні | Дерев'яні або бетонні (зі вставками) | Бетон, сталь, композит | Дерев'яний |
| Спосіб встановлення | Водіння молотка (ручне/пневматичне) | Загвинчування (з-контролем крутного моменту) | Натисніть-або забийте-молотком | Водіння молотка |
| Опір-витягуванню | Помірний (залежить-зерно) | Високий (на 0,5-1,0 разів вище, ніж у собаки) | Н/З (не на основі-вилучення) | Вище звичайного шипа |
| Опір тязі | Добре (групова дія) | ~50% менше ніж собака | Високий (калібрований) | Вище звичайного шипа |
Перспектива встановлення та обслуговування:
- Конструкція офсетної головки:Характерна L{0}}-подібна головка має похилий нижній бік, який відповідає куту підніжжя рейки, зачіпляючись за фланець, щоб протистояти вертикальному підйому, створюючи вражаючу поверхню для забивання інструментів.
- Принцип квадратного хвостовика:Квадратний поперечний-переріз (зазвичай 14-16 мм) запобігає обертанню в отворі деревини та забезпечує приблизно на 50% більшу силу утримання, ніж круглий хвостовик із еквівалентною площею поперечного перерізу.
- Кінцева точка долота:Клиноподібний наконечник розділяє деревні волокна, а не розрізає їх, зводячи до мінімуму розщеплення та створюючи максимальне стиснення волокон уздовж напрямку волокон для покращеного зчеплення.
Технічне обслуговування та експлуатаційна перспектива
- Марки вуглецевої сталі:Виготовляється із середньо{0}}вуглецевої сталі, наприклад Q235, 45# або 55#, із вмістом вуглецю зазвичай 0,17-0,25%, що забезпечує оптимальний баланс між ковкістю та міцністю під час експлуатації.
- Специфікації механічних властивостей:Шипи, що відповідають вимогам AREMA-, демонструють мінімальну міцність на розрив 70 000 фунтів на квадратний дюйм, межу текучості 46 000 фунтів на кв.
- Варіанти захисту від корозії:Доступна обробка поверхні включає звичайну (змащену маслом), чорну оксидну фарбу, чорну фарбу, гаряче цинкування (HDG) і геометричні цинкові покриття, вибрані відповідно до умов впливу навколишнього середовища.
Постачальник Gnee Professional
