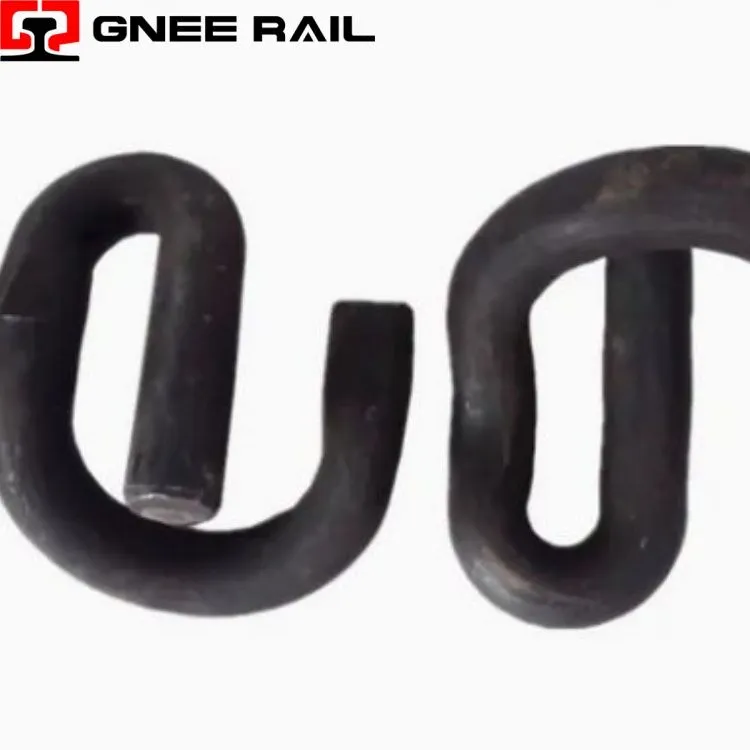

Railway E-Clip — це пружне пружинне кріплення з характерною геометрією у формі епсилон-, розроблене для систем бетонних шпальних колій. Виготовлений із високо-пружинної сталі шляхом точного формування та термічної обробки, він забезпечує стійку силу затиску завдяки пружному прогину. Замкнута-конструкція забезпечує надійне утримання в литих-плечах, забезпечуючи надійне утримання рейок для високо-швидкісних, важких-магістралей і масового транспорту по всьому світу.
Технічні характеристики:
| Параметр | Специфікація | Індикатор ефективності |
|---|---|---|
| Геометрична фігура | Епсилон (ε) профіль | Три{0}}розподіл напруги |
| Клас матеріалу | Пружинна сталь 60Si2Mn / 55Si7 | Твердість 42-48 HRC |
| Сила затиску | 11-15 кН на затиск | <15% relaxation after 5M cycles |
| Еластичний прогин | Вертикальний рух 18-22 мм | Вміщує колійне поселення |
| Захист від корозії | Цинк-алюмінієве покриття | >1000 годин соляного спрею |
| Втома життя | >5 мільйонів циклів | Сертифіковано EN 13146-4 |
Перспектива встановлення та обслуговування:
- Форма епсилон (ε) створює пружину з кількома-радіусами, яка розподіляє напругу згину між трьома окремими зонами вигину.
- Закрита-геометрія каблука надійно фіксується в плечовій кишені, запобігаючи викиду під високочастотною{1}}вібрацією.
- Прогресивна жорсткість пружини забезпечує податливу реакцію за звичайних навантажень, забезпечуючи надійне обмеження під час екстремального зсуву рейки.
- Симетрична конфігурація плеча забезпечує збалансовану силу затиску з обох боків ніжки рейки для стабільного утримання ширини.
Технічне обслуговування та експлуатаційна перспектива
- Кремніє-марганцева пружинна сталь (60Si2Mn / 55Si7) забезпечує баланс твердості-в’язкості, необхідний для циклічного навантаження.
- Гаряче-формування вирівнює зернисту структуру з траєкторією напруги кліпси, створюючи безперервні шляхи навантаження для збільшення довговічності.
- Контрольоване гартування та відпустка забезпечує твердість 42-48 HRC з однорідною мікроструктурою по всьому поперечному перерізу.
Постачальник Gnee Professional
