Система кріплення E Clip

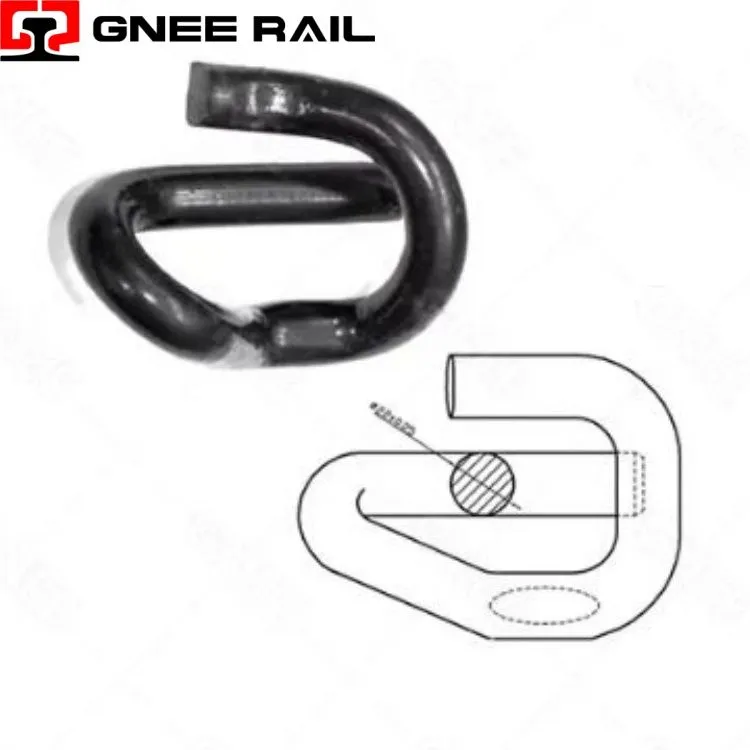

Залізничний E-Clip — це пружинне кріплення постійного-зусиль із характерною геометрією у формі епсилон-, яке використовується в системах бетонних шпальних колій. Виготовлений із -термічно обробленої кремнієво-марганцевої сталі, він зберігає пружну енергію під час встановлення, щоб забезпечити стійку силу затиску на підошві рейки. Замкнута-конструкція з’єднується з литими-плечами, забезпечуючи надійне утримання та надійну роботу на магістральних, високо-швидкісних і вантажних залізницях.
Технічні характеристики:
| Параметр | Специфікація | Індикатор ефективності |
|---|---|---|
| Тип пружини | Постійна сила-у формі епсилона | Багато{0}}зональна гнучка конструкція |
| матеріал | Пружинна сталь 60Si2Mn | Міцність на розрив 1300–1500 МПа |
| Сила затиску | 12–16 кН на затиск | <10% relaxation over service life |
| Вертикальна ємність | Еластичний прогин 20 мм | Вміщує колійне поселення |
| Захист від корозії | Цинк-алюмінієва луска | Стійкість до 1500 годин соляних бризок |
| Атестація | Відповідає EN 13481-2 | Категорія С для бетонних шпал |
Перспектива встановлення та обслуговування:
- Затискач приймає стандартний ізольований важіль як для встановлення, так і для зняття, не потребуючи гідравлічних чи пневматичних інструментів.
- Визначена кишеня для зачеплення інструменту надійно захоплює важіль, запобігаючи ковзанню під час-приведення в дію з високою силою.
- Звуковий і тактильний зворотний зв'язок підтверджує правильну посадку, коли затискачі повністю входять у плечові кишені.
- Візуальні контрольні позначки на корпусі кліпси дозволяють швидко перевірити після-встановлення без вимірювального обладнання.
Технічне обслуговування та експлуатаційна перспектива
- Епсилонна геометрія створює не-лінійну швидкість пружини, яка пом’якшує початковий прогин, збільшуючи жорсткість під екстремальними навантаженнями.
- Вертикальний рух рейки до 20 мм враховується без перевищення меж пружності матеріалу або втрати затискної сили.
- Кліпса поглинає високочастотні-вібрації від взаємодії коліс-рейок, зменшуючи навантаження, що передаються на конструкцію шпали.
- Стійкість до кручення є властивою симетричному дизайну, що запобігає обертанню або міграції всередині плечового корпусу.
Постачальник Gnee Professional
