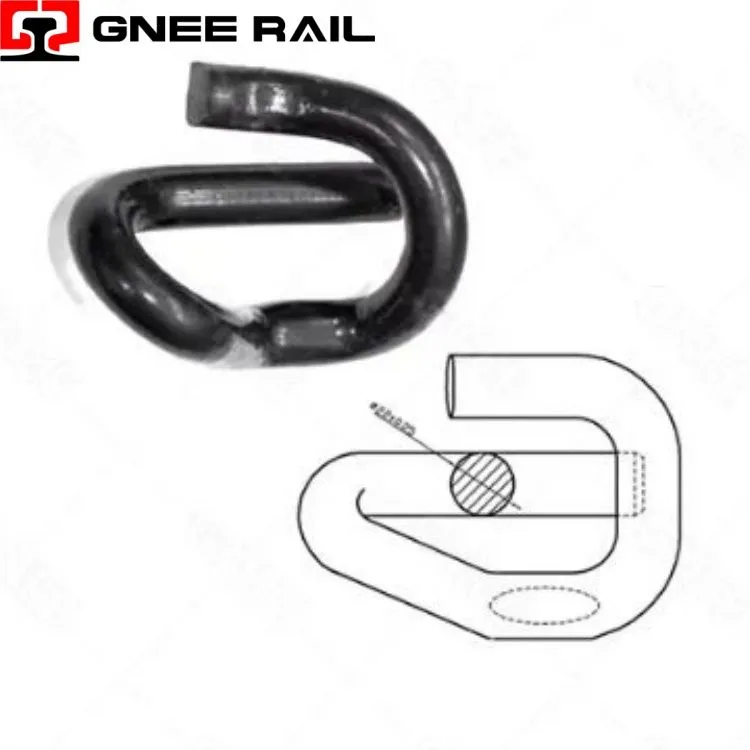

Залізницяe Система кріплення CLIP
Railway E-Clip — це пружинна застібка з попереднім-натягом-з постійним зусиллям, виготовлена із загартованої та відпущеної пружинної сталі, що вирізняється геометричною конфігурацією замкнутої-петлі, яка утворює чіткий профіль «E», якщо дивитися в розрізі. Розроблений для інтеграції з литими-уступами на бетонних шпалах, цей кріпильний елемент використовує принцип консольної пружини, де тіло затиску пружно деформується під час встановлення для накопичення механічної енергії, яка перетворюється на постійний тиск вниз на підніжжя рейки.
Технічні характеристики:
| Атрибут | Технічні деталі | Індикатор ефективності |
|---|---|---|
| Принцип пружини | Консоль із замкнутою-петлею фіксації | Пружне накопичення енергії через відхилення |
| Стандарт матеріалу | Пружинна сталь згідно EN 10089 або еквівалент | Міцність на розрив 1300 – 1600 МПа |
| Сила встановлення | Вставка,-що керується важелем | Ручне зусилля 200 – 400 Н |
| Статичне затискне навантаження | На сидіння на рейках (2 затискачі) | 18 – 28 кН загальна |
| Сертифікація якості | Галузеві стандарти | Відповідність серії ISO 9001, EN 13481 |
Перспектива встановлення та обслуговування:
- Позитивний механічний замок:Геометрія замкнутої-петлі п’яти з’єднується з відповідною виїмкою в литій-плечовій частині, створюючи міцне механічне з’єднання, яке запобігає викиду кліпси під високочастотною{2}}вібрацією чи раптовим бічним ударом.
- Стабільність опорної точки:Інтерфейс --плеча функціонує як фіксований шарнір під час встановлення та обслуговування, гарантуючи, що вектор затискної сили залишається незмінним у всьому діапазоні еластичності кліпси.
- Компенсація зносу:Плічкові контактні поверхні розроблені з великими радіусами, які витримують незначне зношування з часом, не змінюючи встановлену геометрію кліпси чи характеристики затиску.
Технічне обслуговування та експлуатаційна перспектива
- Широкий робочий діапазон:Параметри сплаву пружинної сталі та термічної обробки вибрано для підтримки стабільних пружних властивостей у діапазоні температур від -40 градусів до +70 градусів, які зустрічаються під час глобальних залізничних операцій.
- Координація теплового розширення:Геометрія кліпси враховує диференціальне теплове розширення між сталевою рейкою, бетонною шпалою та самою кліпсою, не викликаючи додаткового напруження, яке б вплинуло на стабільність сили затиску.
- Стійкість до ультрафіолетового випромінювання:Система захисту від корозії включає -стійке верхнє покриття, яке запобігає погіршенню цілісності покриття на відкритих ділянках колії, де сонячне світло прискорює старіння матеріалу.
Постачальник Gnee Professional
