Залізницяe Система кріплення CLIP

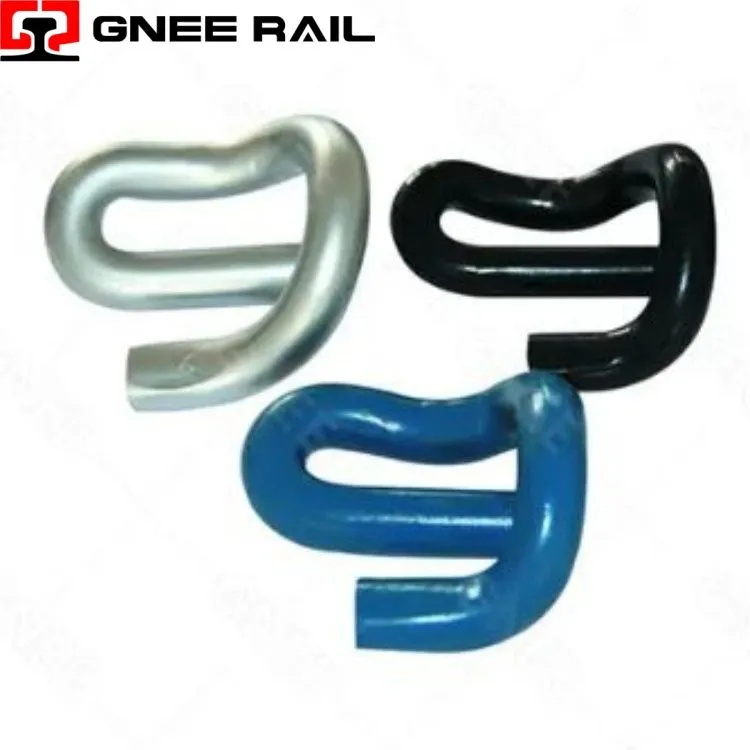

Railway E-Clip — це тривимірна пружинна застібка-, що характеризується характерною епсилон-геометрією, виготовлена з високо-кремнієвої-марганцевої пружинної сталі шляхом точного холодного-формування та термічної обробки. Це кріплення працює за принципом комбінованого згинання-кручення, де центральна вигнута секція функціонує як гнучкий шарнір, а зовнішні плечі передають силу затиску на підніжжя рейки через стратегічно розташовані точки контакту.
Технічні характеристики:
| Параметр | Специфікація | Характеристика продуктивності |
|---|---|---|
| Весняна конфігурація | Епсилон-форми,-тривимірний | Комбінована операція згину-кручення |
| Позначення сплаву | Кремній-марганцева пружинна сталь | 55Si7 / 60Si2Mn / еквівалент |
| Сила затиску | Біля опори рейки, встановлений стан | 11 – 16 кН (залежно від варіанту) |
| Максимальний прогин | Еластичний діапазон | 18 – 22 мм вертикальне зміщення |
| Захист від корозії | Цинк-алюмінієве покриття | >Стійкість до 1000 годин сольового бризок |
Перспектива встановлення та обслуговування:
- Тривимірний шлях навантаження:-Епсилонна геометрія створює не-плоску конфігурацію пружини, де вектор навантаження зміщується від вертикального в місці зачеплення плеча до горизонтального в місці контакту з рейкою, забезпечуючи ефективну передачу сили через тіло кліпси.
- Кілька зон вигину:Три чіткі зони згину-корона, центральна дуга та пальці-працюють послідовно під час відхилення, розподіляючи напругу по довжині кліпси, а не концентруючи напругу в одній точці шарніра.
- Характеристика прогресивної жорсткості:Геометрична конфігурація генерує не{0}}лінійну силу-криву прогину, де жорсткість прогресивно зростає з прогином, забезпечуючи податливу реакцію за нормальних навантажень і стійке обмеження за екстремальних переміщень.
Технічне обслуговування та експлуатаційна перспектива
- Контрольований процес гасіння:Точна термічна обробка із застосуванням загартування в маслі з подальшим відпуском забезпечує однорідну бейнітну-мартенситну мікроструктуру, яка врівноважує твердість із в’язкістю до руйнування для -ударостійкості.
- Покриття дробеструйної обробки:Дробеструйне -покриття з контрольованою інтенсивністю створює шар залишкової напруги стиснення, що простягається на 0,2–0,4 мм нижче поверхні, ефективно закриваючи мікроскопічні дефекти поверхні, які можуть служити місцем ініціації втоми.
- Пом'якшення водневої крихкості:Суворі протоколи після-випікання покриття забезпечують повне виділення водню після застосування захисту від корозії, зберігаючи пластичність пружинної сталі високої-твердості.
