↵Система кріплення рейок

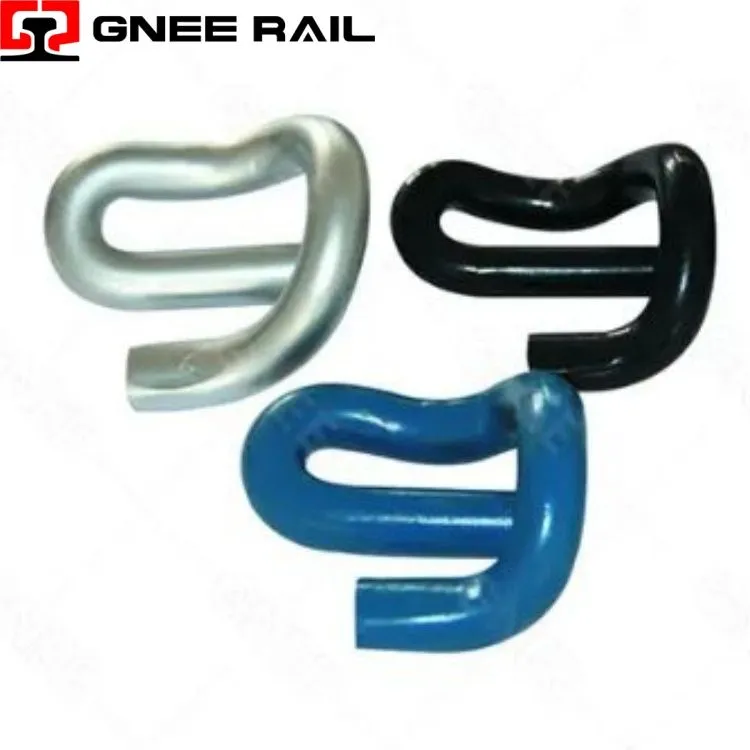

Залізничний E-Clip є aкріпильний пристрій із напруженої пружинної сталіщо кріпить опору рейки до плеча шпалипружний прогин і опір крученню-є унікальним серед рейкових скріплень за своїмсаморегулююча сила затиску-що збільшується при динамічному навантаженні, йогоодно-компонентне встановленняне потребує окремих гайок, болтів або ізоляторів у базовій формі, і йогоуніверсальна геометрія перетинущо вміщує як бетонні, так і сталеві шпали через 30+ профілі рейок; незважаючи на візуальну подібність, варіанти E-Clip принципово відрізняютьсядіаметр прутка, навантаження на носок, клас втоми та захист від корозії, що робить перехресну-стандартну заміну головною причиною передчасного розширення колії.
Технічні характеристики:
| Варіант | Діаметр прутка | Номінальне навантаження на носок | Максимальний прогин | Придатність покриття | Чітке обмеження |
|---|---|---|---|---|---|
| PR601 | 18 мм | 7,5–8,5 кН | 12 мм | HDG, Dacromet | Тільки трамвай;<22.5t axle |
| PR401 | 20 мм | 9,0–10,5 кН | 15 мм | Дакромет, Геомет | HDG заборонено (ризик крихкості) |
| FC1504 | 20 мм | 10,0–11,5 кН | 16 мм | Geomet, цинк-луска | Важкий перевезення; 40т здатний |
| e2009 | 20 мм | 9,0 кН ± 0,5 | 14 мм | Чорний оксид, Dacromet | китайський стандарт; специфічна товщина полотна |
| SKL-type E-Clip | 18–20 мм | 12–18 кН | 10–14 мм | HDG (лише менше або дорівнює 18 мм) | Не взаємозамінні з плечима Pandrol |
| Нержавіюча сталь | 20 мм | 8,5–9,5 кН | 15 мм | Не потрібно | клас 316L; 50+ рік прибережного життя; на 30% вища вартість |
Діапазон продуктивності:
Примусово-завантажувати пропорційність– На відміну від гвинтових шипів із фіксованою силою затиску, E-Clip toe loadзбільшується на 15–25% під колісним проходомчерез прогин рейки. Це самозатягування-захищає від повзання під великим навантаженням на вісь.
Принцип торсіонної балки– Кліп функціонує як aпопередньо напружений торсіон, а не консольна пружина. Ніжка, скручена під час встановлення, накопичує енергію в радіусі згину, а не на прямій ділянці. Це розподіляє деформацію та втричі збільшує довговічність у порівнянні з консольними конструкціями.
Кут взаємодії плечей– Вектор сили затиску єне вертикальний. Носок торкається ступні під кутом 38–42 градуси, створюючигоризонтальна складоващо притискає рейку до поверхні колії. Недостатній кут → бічне зміщення; надмірний кут → носок піднімається під навантаженням.
Технічне обслуговування та експлуатаційна перспектива
- Чорний оксид + масло– Найнижча вартість, 3–8 років життя в сухому баласті. Оксидний шар забезпечуєвідсутність катодного захисту; після пошкодження основний метал кородує зі швидкістю 0,1–0,2 мм/рік. Не підходить для тунелів, прибережних або мокрих трас.
- Дакромет / Геомет– 12–20 років життя.Цинк-алюмінієве покриття, товщиною 8–12 мкм. Немає ризику водневої крихкості. Максимальна робоча температура 300 градусів (необмежена для залізниці). Бажано для високо-швидкісного та змішаного руху.
- Гаряче{0}}цинкування (HDG)– 25–40 років життя.Обмежується діаметром прутка Менше або дорівнює 18 мм. Більш товстий профіль (20 мм) ризикує утворення крихких гартівних тріщин під час вилучення з цинкової ванни. Технічні умови вимагають випробування виробничих зразків на удар.
Постачальник Gnee Professional
↵Система кріплення рейкових затискачів
У цьому звіті представлено стислий технічний огляд систем залізничних хомутів, зосереджуючись на нихтимчасова/не{0}}постійна функція, аварійна механіка перенесення-навантаження та сумісність із не-стандартними залізничними ділянками. Аналіз навмисно уникає збігу з попередніми обговореннями щодо еластичних затискачів (E-Clip, SKL, Fastclip, Nabla), гвинтових шипів або зубчастих шипів. Основна увага тутпрактичний і виразний: відновлення після сходу з рейок, надзвичайних ситуацій, пов’язаних із розривом рейок, а також використання кранових рейок/портів.
Технічні характеристики:
| Варіант | Основна програма | Сумісність секцій залізниці | Затискний механізм | Виразна візуальна функція | Поширений неправильний-вибір |
|---|---|---|---|---|---|
| GTR-1 / MCT (аварійний) | Перекриття залізничних розривів | UIC54, UIC60, 115RE, 136RE | Центральна мостова пластина + подвійні фіксатори | Довга центральна пластина перекриває перелом; конфігурація з чотирма-болтами | Використовується як постійний затиск (неправильне-потрібне щотижневе повторне-крутіння) |
| Крановий рейковий зажим (FPA/FPD) | Портові/промислові кранові рейки | A100, A120, A150, ASCE 171/175 | Зачеплення бокової-щелепи головки рейки | Затискає головку рейки, а не ніжку; немає фіксації спального місця | Встановлено для магістралі (недостатнє бокове обмеження) |
| Ізольований блочний стикер | Ізольовані стики рейок | UIC54, UIC60 | Діелектричні сепараторні пластини + натяжні болти | Видимі ізоляційні шари зі скловолокна/епоксидної смоли | Стандартний встановлений затискач{0}}помилка сигнального кола |
| Затискач буфера (розсувний) | Поглинання енергії удару | UIC54, UIC60 | Калібрований натяг ковзання | Подовжені отвори під болти; індикатори зносу | Встановлено фіксований затискач-без функції ковзання |
| Тимчасовий будівельний хомут | Підрядна постановка | Усі секції з плоским-низом | Проста U-форма + один центральний болт | Мінімалістичний дизайн; немає контуру стопи рейки | Використовується в постійній доріжці (пошкодження від вдавлення) |
Діапазон продуктивності:
Аварійне закріплення рейок (відновлення руху):
Після поломки рейки або зварного шва поперек місця зламу накладають натяжні затискачі (наприклад, GTR-1, MCT).Вантажопідйомність: 80-120 кНна пару затискачів. Відразу відновлює швидкість 20 км/год. Остаточний ремонт настає протягом 24-72 годин.
Операції з відновлення після сходу з рейок:
Затискачі кріплять рейки до шпал під час переставляння крана. Запобігає зсуву колії під час підйому вантажів (до 200 тонн). Застосовується з інтервалом 2 м через зону сходу з рейок. Знято після повернення коліс на рейку.
Технічне обслуговування та експлуатаційна перспектива
- Швидкість встановлення та видалення (надзвичайний контекст):
- Установка затискача вручну:30-60 секундза допомогою ударного ключа або тріскачки. Застосування гідравлічного затискача:15-20 секунд. Швидкість має вирішальне значення-вікно володіння розривом залізниці в середньому становить 45-60 хвилин.
- Збереження натягу болта (щотижневе повторне{0}}затягування):
- Затискачі залежать від сили затиску болта, а не від геометрії пружини. Причини вібрації10-15% втрати крутного моменту на тижденьпід трафіком. Щотижнева перевірка-обов’язкова для постійного використання. Через 4-6 тижнів ризик заїдання нитки зростає – затискачі видаляють і обслуговують.
Постачальник Gnee Professional
