Конструктивні переваги залізничної сталевої рейки S20

Конструктивні переваги залізничної сталевої рейки S20

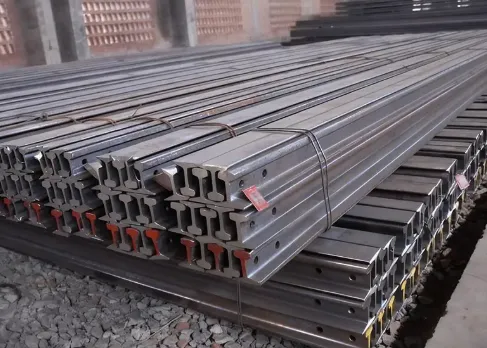

Інженерне застосування DIN 5901Легка сталева рейка S20(19,80 кг/м) у глибоких шахтних коридорах, локальних промислових маневрових шляхах і автоматизованих виробничих середовищах повністю покладається на високо оптимізоване геометричне розташування. Цей легкий профіль має виняткову загальну висоту 92,00 мм, ширину робочої частини 44,00 мм, товщину конструкційної перегородки 10,00 мм і широкий базовий фланець 82,00 мм, що забезпечує виняткове співвідношення міцності-до-ваги.

Фізичні розміри профілю S20 забезпечують явні механічні переваги, які запобігають скрученню колії, зберігають горизонтальні параметри рейок і протистоять сильній вертикальній втомі при динамічних навантаженнях на вісь, обмежених 5,0 метричними тоннами.

**Високий вертикальний модуль і жорсткість на вигин

Вертикальна глибина секції рейки є основним показником її здатності протистояти силам згинання між опорними зв’язками. Профіль S20 розташовує свою сталеву масу так, щоб максимізувати цей структурний показник продуктивності без запровадження штрафів за навантаження на лінійну інфраструктуру.

- **Зменшення відхилення**:Вертикальна висота 92,00 мм розміщує великий об’єм матеріалу подалі від горизонтальної нейтральної осі, створюючи високий момент інерції, який обмежує еластичне згинання рейки під рухомими колісними парами.

- **Постійність висоти суглоба**:Підвищена жорсткість по всій секції гарантує, що кінці рейок зберігають структурне вирівнювання в зонах з’єднань, запобігаючи провисанню клем і усуваючи пошкодження-коліс від ударів.

- **Стійкість веб-колонки**:Полотно товщиною 10,00 мм діє як суцільна вертикальна опорна колона, поглинаючи високий вертикальний динамічний тиск від транспортних автомобілів без прогину чи зміщення-центру.

Покращена стійкість до кручення та стійкість до бічного перекидання

У промислових системах відстеження часто використовуються конструкції з вузькими-радіусами, які застосовують сильні горизонтальні сили до сторін головки рейок через фланці коліс транспортних засобів. Схема поперечного-перерізу рейки S20 ефективно протидіє цим бічним навантаженням.

• Низький перетин центру тяжіння:Співвідношення між висотою 92,00 мм і шириною основи 82,00 мм утримує центр ваги низьким, що робить рейку високостійкою до бокового нахилу або перекидання під великими бічними навантаженнями.

• Розподіл ваги фланця:Слід фланця розміром 82,00 мм поширює сили тертя в сторони на широку площу поверхні, знижуючи зовнішній важіль, що застосовується до кріпильних затискачів і анкерних болтів основи.

• Фланцева амортизація:Центральне полотно товщиною 10,00 мм поглинає бічні удари фланців коліс безпосередньо, зберігаючи чітке вирівнювання колії та запобігаючи скрученню профілю на вузьких структурних вигинах.

Ідеальний нахил кута риболовлі та вирівнювання з’єднань

Структурні зони під ходовою головкою 44,00 мм і над базовим фланцем 82,00 мм мають прецизійні-катані схили, призначені для розміщення механічних з’єднувальних брусків (рибчастих пластин).

• Клинчасте механічне блокування:Точний кут верхньої та нижньої секцій для лову вміщує стандартні з’єднувальні стрижні з щільною клиновою посадкою, що запобігає вертикальному кроку в зазорах рейок.

• Дисперсія напруги радіуса філе:Заокруглені з’єднання, де полотно товщиною 10,00 мм перетинає головку та основу, мають великі радіуси для усунення гострих внутрішніх кутів, розсіюючи концентрацію напруги від попередньо-просвердлених отворів під болти.

• Стабільність безперервного шляху навантаження:Така точна відповідність розмірів забезпечує плавне переміщення коліс транспортного засобу з однієї секції на іншу, запобігаючи деформації головки та знижуючи витрати на технічне обслуговування в місцях з’єднання.

FAQ

• Як товщина полотна 10,00 мм запобігає втомному руйнуванню поблизу з’єднань?

Товщина полотна 10,00 мм забезпечує достатній об’єм сталі навколо попередньо просвердлених отворів для болтів, що дозволяє витримувати високі зусилля зсуву під час гальмування автомобіля. Така структурна товщина сповільнює утворення горизонтальних тріщин, уникаючи раптового відриву рейкового полотна під час тривалої роботи.

• Чому базовий фланець 82,00 мм дає перевагу монтажним схемам із використанням дерев’яних шпал?

Ширина основи 82,00 мм розподіляє концентрований тиск колеса на широку поверхню опорної дерев’яної стяжки. Такий низький контактний тиск запобігає роздробленню або розщепленню деревних волокон сталлю, зберігаючи вирівнювання колії та зупиняючи розширення колії з часом.

• Чи може конструкція поперечного{0}}профілю S20 керувати осьовим рухом понад 5,0 метричних тонн?

Легкова залізниця S20 розроблена для підтримки максимальних обмежень осі до 5,0 метричних тонн за типових швидкостей промислового транспорту. Для систем із більшими параметрами осі рекомендується модернізація до глибших моделей рейок, таких як стандартні гусениці 30 кг/м або кранова рейка-серії A- для важких навантажень.

• Як перехідні галтелі під головкою 44,00 мм протидіють ризикам пошкодження конструкції?

Заокруглені кути згладжують переходи між полотном, верхньою частиною та основою, запобігаючи значним локалізованим навантаженням-. Ця структурна безперервність дозволяє рейці злегка згинатися без розтріскування, покращуючи її термін служби втоми під час кочення колісних пар.

• Чи підходить висота профілю 92,00 мм для підвісного транспортування матеріалів у заводських будівлях?

Глибина профілю 92,00 мм забезпечує високу вертикальну жорсткість, зберігаючи низьку лінійну масу лише 19,80 кг/м. Ця низька власна маса створює мінімальне навантаження на підняті фабричні балки, дозволяючи інженерам-будівельникам оптимізувати структурний каркас підйомних систем.

• Які межі допустимої висоти виробництва для стандартної конфігурації рейок DIN S20?

Відповідно до специфікацій DIN 5901 зміна висоти конструкції для гарячекатаних профілів S20 утримується в межах жорсткого діапазону допуску ± 0,75 мм. Ця точність виробництва забезпечує абсолютно плоске з’єднання між коліями, усуваючи сильну вібрацію та зменшуючи нерівномірний знос головки.
