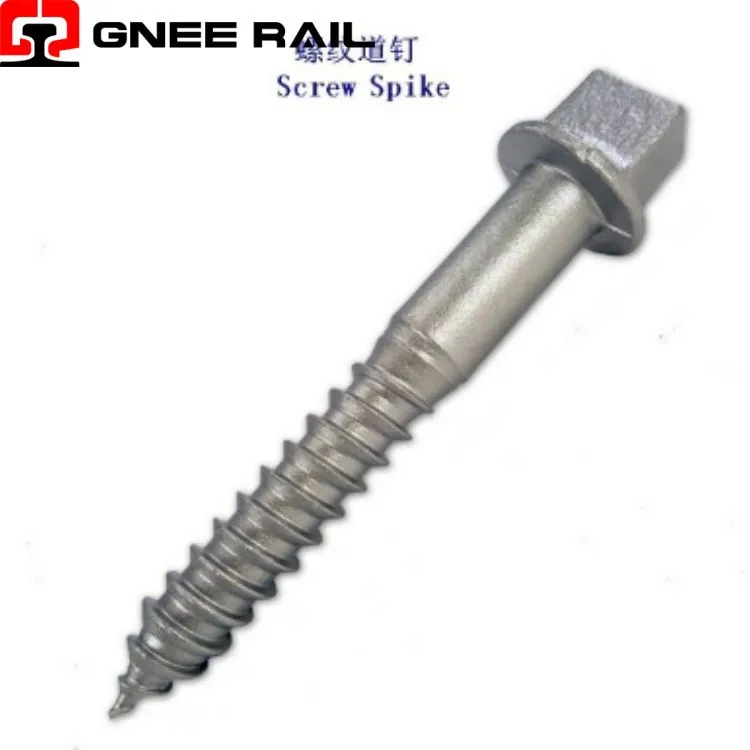

Залізничний гвинтовий шип – це гвинтоподібне кріплення, виготовлене з -вуглецевої або легованої сталі високої міцності, призначене для кріплення анкерних пластин рейок або безпосереднього кріплення рейок до дерев’яних, композитних або штучних дерев’яних шпал за допомогою обертання. Цей кріпильний елемент, що відрізняється квадратною або шестикутною приводною головкою, безперервною спіральною різьбою, що тягнеться до конічної або тупої точки, і точним-профілем різьби, перетворює торсійний вхід у вимірюване осьове попереднє натягування, яке зберігає постійну силу затиску протягом усього терміну служби.
Технічні характеристики:
| Атрибут | Технічні деталі | Індикатор ефективності |
|---|---|---|
| Метод формування нитки | Прокатний (холодно{0}}формований) або розрізаний | Катані нитки: чудова втомна стійкість |
| Конфігурація голови | Квадратний, шестигранний або круглий привод | Типовий розмір 5/8" – 1" для квартир |
| Номінальний діаметр | Діаметр хвостовика | 5/8" – 1" (16 мм – 25 мм) |
| Межа міцності на розрив | Матеріальні можливості | 120 – 150 ksi (830 – 1035 МПа) |
| Захист від корозії | Покриття або покриття | Гаряче{0}}оцинковане, механічне оцинкування або ксилан |
Перспектива встановлення та обслуговування:
- Багато-фланковий розподіл навантаження:Безперервне зачеплення різьблення розподіляє прикладене натяг між 8–12 окремими боками різьби, зменшуючи концентрацію напруги в будь-якій окремій точці та забезпечуючи більшу загальну силу затиску, ніж кріплення з приводом еквівалентного діаметру.
- Оптимізація площини зсуву:Хвостовик кріплення розташований на нейтральній осі секції шпали під впливом вертикальних навантажень на рейку, мінімізуючи комбіновану взаємодію натягу-зсуву, яка прискорює втому в інших конфігураціях кріплення.
- Зменшення згинального моменту:Різьбове зачеплення по всій-довжині запобігає вигину консолі, який впливає на ведені шипи під бічним рухом рейки, обмежуючи навантаження на кріплення переважно осьовим натягом.
Технічне обслуговування та експлуатаційна перспектива
- Крутний момент-Протокол аудиту:Випадкова вибірка під час встановлення використовує калібровані динамометричні ключі, щоб переконатися, що застосований крутний момент знаходиться в межах заданих меж, забезпечуючи статистичну гарантію належного натягу для встановленої сукупності.
- Кореляція повороту--гайки:Для критичних застосувань кутове обертання від першого контакту до кінцевого положення забезпечує незалежну перевірку того, що було досягнуто належного попереднього натягу, доповнюючи вимірювання крутного моменту.
- Ультразвукове вимірювання довжини:У передових програмах якості використовуються ультразвукові екстензометри для прямого вимірювання подовження кріплення під час встановлення, встановлення фактичної сили затиску незалежно від змінних моменту-тертя.
Постачальник Gnee Professional
