Система кріплення Rail skl

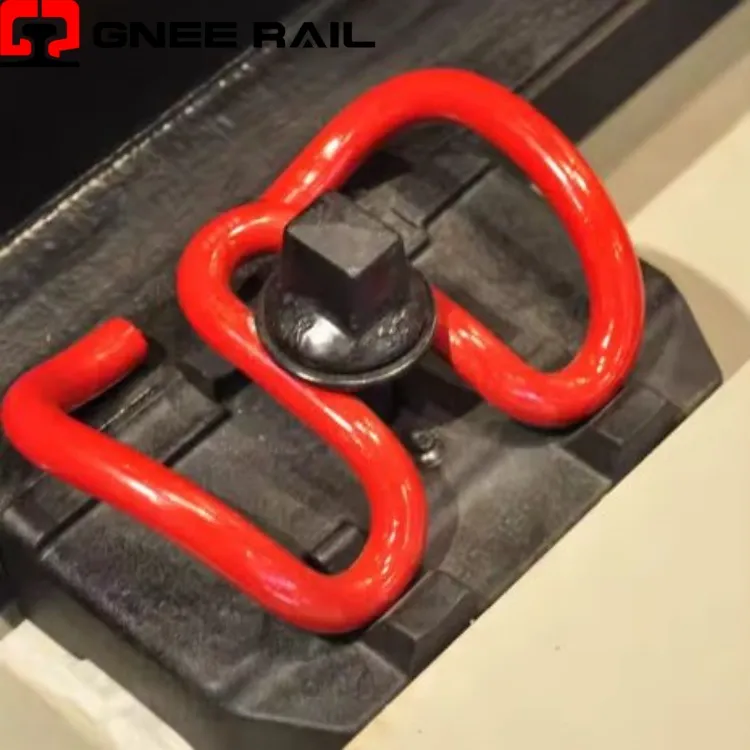

Затискач SKL – це еластична застібка без-різьби з характерним корпусом подвійної-спіральної пружини. Виготовлений із високо-пружинної сталі, він створює постійне навантаження на носок завдяки еластичному прогину. Затискач працює з кутовою направляючою пластиною та гвинтовим шипом для надійного утримання опори рейки на бетонних шпалах. Це стандартна система кріплення для сучасних високо-швидкісних і важких-залізниць.
Технічні характеристики:
| Параметр | Стандартні вимоги | Типове значення |
|---|---|---|
| Сімейство кліпсових типів | Серія SKL | СКЛ-12 / СКЛ-14 / СКЛ-21 |
| Діаметр дроту | Стержень пружинної сталі | 13,0 мм ± 0,2 мм |
| Марка сталі | Стандарт EN 10089 | 60Si2CrA / 51CrV4 |
| Захист поверхні | Анти{0}}корозійне покриття | Оцинкований / чорний оксид |
| Монтажний прогин | Робоча весняна подорож | 11 мм ± 1 мм |
| Мінімальне навантаження на пальці ніг | При заданому прогині | 10 кН на затиск |
| Максимальне навантаження на пальці ніг | При заданому прогині | 14 кН на затиск |
| Вимога до втоми | Без перелому | 5 мільйонів циклів |
Перспектива встановлення та обслуговування:
- Встановлюється безпосередньо в литі плечі, не вимагаючи спеціальних перехідників
- Працює з більшістю міжнародних залізничних профілів, включаючи UIC54 та UIC60
- Потрібен певний кут напрямної пластини, який відповідає нахилу основи рейки
- Сумісний із ізольованими та не{0}}ізольованими вузлами кріплення
- Стандартні компоненти підходять для кількох типів шпал від різних постачальників
Технічне обслуговування та експлуатаційна перспектива
- Забезпечує безперервне затискання при екстремальних змінах температури від -40 градусів до +60 градусів
- Одночасно поглинає як вертикальні навантаження на колеса, так і бічні сили колії
- Зберігає електричний опір при використанні ізольованих напрямних пластин
- Стійкість до постійної деформації навіть після повторних важких проходів осі
- Не ослаблюється під дією вібрації на відміну від болтових механічних з'єднань
Постачальник Gnee Professional
