Опис
Технічні параметри

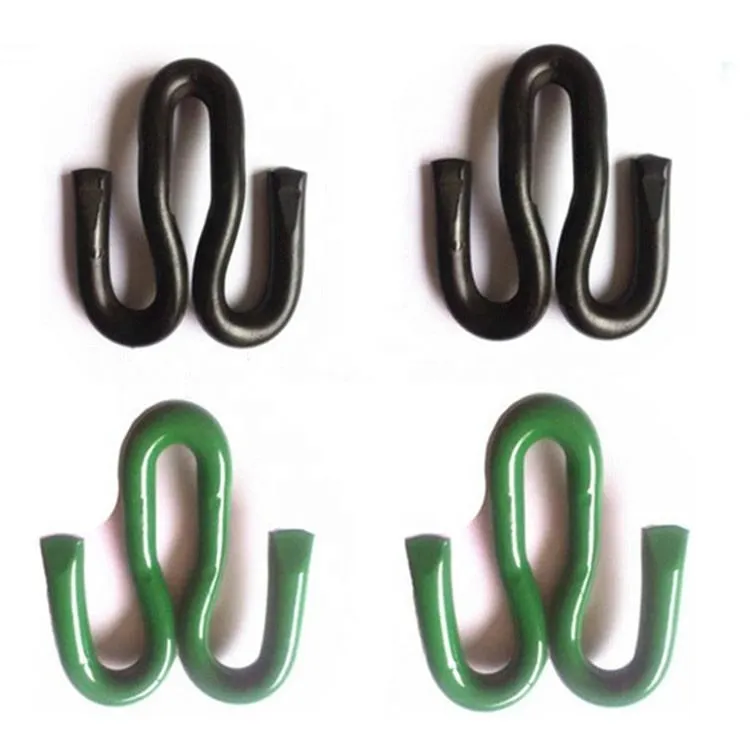

Railway Fast Clip - Технічний паспорт (англійська версія)
| Пункт | Опис / Специфікація |
|---|---|
| Назва продукту | Railway Fast Clip (наприклад, Pandrol Fastclip, Vossloh Fastclip) |
| Тип системи | Еластична система кріплення рейок |
| Основна функція | Для кріплення рейки до шпали/бетонної основи на баластних або безбаластних коліях, зберігаючи ширину колії та поглинаючи динамічні сили. |
| Ключова перевага | Швидкий монтаж і демонтажбез додаткових блокуючих компонентів, що скорочує трудомісткість і час. |
| матеріал | Високо-вуглецева пружинна сталь або мікро-легована пружинна сталь (наприклад, згідно з EN 10089). |
| Обробка поверхні | Епоксидне покриття(Стандарт) абоГаряче цинкування-(для сильно корозійних середовищ). |
| Захист від корозії | Excellent, capable of passing >500 годин у сольовому спреї. |
| Механічні властивості | |
| - Міцність на розрив | Більше або дорівнює 1570 МПа |
| - Твердість | 42 - 48 HRC |
| - Модуль пружності | ~210 ГПа |
| Навантаження на носок (сила затиску) | Зазвичай 9 - 11 кН (забезпечує надійне утримання рейок). |
| Прогин при навантаженні на носок | ~10 мм (вказує на достатній еластичний хід). |
| Показники втоми | Витримує > 2 мільйонів циклів навантаження без збоїв. |
| Електроізоляція | Використовується в поєднанні з ізольованим плечем для запобігання короткому замиканню ланцюга. |
| застосування | Системи громадського транспорту, магістралі, великовантажні, високо-швидкісні лінії, стрілочні переводи. |
| Установка/Видалення | Накладається/знімається за допомогою простого ручного-гідравлічного інструменту або спеціального важеля, штовхаючи кліпсу в/з плеча. |
Порівняння поширених типів швидких кліпів
| Модель Fast Clip | Навантаження на носок (кН) | Ключова функція | Загальна програма |
|---|---|---|---|
| Pandrol Fastclip | ~10 | Симетричний дизайн, відсутність «прямого шляху вгору», висока надійність. | Універсальний (від важких до високо-швидкісних) |
| Vossloh Fastclip SKL 1 | ~9 | Асиметричний дизайн, оптимізований для певних плечей. | Безбаластна колія (наприклад, система Vossloh) |
| Vossloh W-14 Fastclip | ~10.5 | Висока сила затиску, міцна конструкція. | Лінії для важких перевезень |
| Кліп Nabla | ~11 | «V» форма, дуже високе початкове навантаження на носок і жорсткість. | Високошвидкісна{0}}залізниця (наприклад, лінії LGV у Європі) |
