GNEE RAIL Експорт кранової рейки JIS CR73 до В’єтнаму
ГНЕЕ РЕЙКАнещодавно завершив виробництво, перевірку, експортне пакування та морське транспортуванняКранові рейки JIS CR73для промислового порту та виробничого проекту у В’єтнамі. Вантаж було транспортовано морем для-системи злітно-посадкових шляхів для важких кранів, розробленої для підтримки частих операцій кранів і високих навантажень на колеса.
В’єтнамському підряднику потрібен був профіль кранової рейки з широкою контактною поверхнею та високою -несучою здатністю. Оскільки звичайні залізничні рейки не підходили для цього застосування, проект визначив кранові рейки-стандарту JIS CR73, щоб забезпечити покращений розподіл навантаження, зменшене навантаження на головку рейки та надійну довгострокову-працездатність у важких промислових умовах експлуатації.
- продукт:Кранова рейка JIS CR73
- Режим транспортування:Морем (LCL, контейнер 40HQ)
- Порт завантаження:Шанхайський порт
- Порт відправлення:Синган, Китай
- Порт розвантаження:Хайфон, В'єтнам
- HS код:7302.10

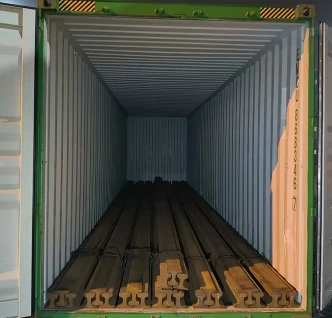

Упаковка та транспортування рейки CR73
B/L - Кранова рейка CR73
Наша команда логістики може надати попередні оцінки морських перевезень, рекомендації щодо завантаження контейнерів і варіанти доставки залежно від порту призначення.
Профіль рейки CR73 і основні розміри
TheРейка JIS CR73є aкранова рейка для-великих навантаженьспеціально розроблений для систем промислових злітно-посадкових смуг, а не для традиційних залізничних колій. Його широка голова, товста перетинка та низький центр ваги допомагають більш рівномірно розподіляти вертикальні та бічні навантаження на колесо, зменшуючи локальне навантаження як на рейку, так і на її опорну конструкцію.
На відміну від стандартних транспортних рейок, виготовлених відповідно до JIS E 1101, кранові рейки CR73 виготовляються відповідно доJIS E 1103, японський стандарт, присвячений профілям кранових рейок. Під час виробництва компанія GNEE RAIL перевірила всі критичні розміри та допуски профілю перед відправкою, щоб забезпечити повну відповідність специфікаціям проекту.
У таблиці нижче наведено основні розміри експортованої партії рейок CR73.
| Назва продукту | СТАНДАРТНА СТАЛЕВА РЕЙКА JIS E | ||||||
| Стандартний | JIS E1103-91/ JISE1101-93 | ||||||
| Модель | РОЗМІРИ | вага | матеріал | Довжина | |||
| A (мм) | B (мм) | C (мм) | t (мм) | (КГ/М) | (м/ПК) | ||
| JIS 15 кг | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | 55Q | 9-10m |
| JIS 22 кг | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 55Q | 9-10m |
| JIS 30A | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 55Q | 9-10m |
| JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | U71Mn | 10-25m |
| JIS 50N | 65 | 153 | 127 | 15 | 50.4 | U71Mn | 10-25m |
| CR 73 | 100 | 135 | 140 | 32 | 73.3 | U71Mn | 10-12m |
| CR 100 | 120 | 150 | 155 | 39 | 100.2 | U71Mn | 10-12m |
Однією з визначальних особливостей кранової рейки JIS CR73 є їїТовщина полотна 32,00 мм, що значно більше, ніж у звичайних ділянок залізничних рейок. Цей посилений веб-дизайн забезпечує вищий опір бічним силам, покращує структурну стабільність і допомагає витримувати повторювані навантаження на колеса, що виникають під час важкої-роботи крана.
Запит на технічну документацію
Наша команда інженерів може надати допуски на розміри, специфікації матеріалів, звіти про перевірку та додаткову технічну документацію для вашого проекту за запитом.
GNEE RAIL CR73 Перевірка якості та Сертифікат випробувань на стані (MTC)
Для цього проекту у В’єтнамі компанія GNEE RAIL поставила кранові рейки JIS CR73, виготовлені з високої -міцностіСталь У71Мні виробляється відповідно до суворих процедур контролю якості.
| Механічна властивість | Хімічний склад (%) | |||||||||||||
| U71Mn | Межа текучості | Міцність на розрив | Подовження | Твердість | C | Si | Мн | S | P | кр | Ni | Cu | ||
| МПа | кг/мм² | МПа | кг/мм² | хв | HBW | |||||||||
| Більше або дорівнює 390 | Більше або дорівнює 40 | Більше або дорівнює 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | Менше або дорівнює 0,030 | Менше або дорівнює 0,030 | Менше або дорівнює 0,250 | Менше або дорівнює 0,250 | Менше або дорівнює 0,250 | |||
| елемент | Карбон (C) | Кремній (Si) | Марганець (Mn) | Фосфор (P) | Сірка (S) |
|---|---|---|---|---|---|
| Перевірене значення MTC | 0.72% | 0.29% | 1.16% | 0.020% | 0.015% |
Механічні властивості та фізична якість
- Міцність на розрив (Rm):980 МПа – забезпечує високу міцність і стійкість до втоми для важких-завантажень кранових рейок.
- Подовження (A):10% – забезпечує достатню пластичність для динамічного навантаження та удару.
- Твердість поверхні:275 HB – покращує зносостійкість і подовжує термін служби при багаторазовому контакті колеса крана.
- Якість поверхні та розмірів:Усі рейки пройшли контроль якості поверхні та розмірів зі 100% відповідністю (кваліфікованими) результатами, що підтверджує відсутність дефектів кочення та неприпустимих відхилень розмірів.
Подайте запит на зразок MTC, щоб перевірити повний хімічний склад, механічні властивості, число нагрівання та записи перевірки якості для кранових рейок CR73 GNEE RAIL.
Гарантія якості та перед{0}}перевірка
Перед відправкою кожна рейка CR73 пройшла комплексну програму перевірки якості, щоб перевірити відповідність специфікаціям проекту та вимогам JIS E 1103. Процес перевірки включав:
- Перевірка розмірів:Висота рейки, ширина головки, ширина основи, товщина полотна та прямолінійність вимірювалися за допомогою каліброваного контрольного обладнання.
- Ультразвуковий контроль (UT):Було проведено 100% ультразвуковий контроль для виявлення внутрішніх дефектів, таких як тріщини, усадочні порожнини та включення.
- Перевірка поверхні:Візуальний огляд і випробування магнітними порошками (MT) підтвердили, що поверхня рейки не має тріщин, швів та інших видимих дефектів перед відправленням.
Зразки звітів UT, протоколів перевірки розмірів і документації з якості доступні за запитом.
Часті запитання (FAQ)
Q1: Якому стандарту відповідає кранова рейка CR73?
GNEE RAIL виробляє кранові рейки CR73 відповідно до JIS E 1103, японського стандарту для важких{2}}кранових рейок.
Q2: Яка різниця між крановими рейками CR73 і CR100?
CR100 має більший профіль і вищу вантажопідйомність, ніж CR73. Відповідний перетин рейки залежить від навантажень на колесо крана, умов експлуатації та вимог проекту.
Q3: Чи може GNEE RAIL надавати послуги обробки на замовлення?
так Ми можемо надати кранові рейки CR73 з індивідуальним різанням, свердлінням та іншими послугами механічної обробки відповідно до креслень замовника.
Q4: Як захищені рейки CR73 під час міжнародних перевезень?
Кожна рейка оброблена тимчасовим антикорозійним покриттям і надійно об’єднана сталевими стрічками та дерев’яними прокладками, щоб мінімізувати корозію та пошкодження під час морського транспортування.
