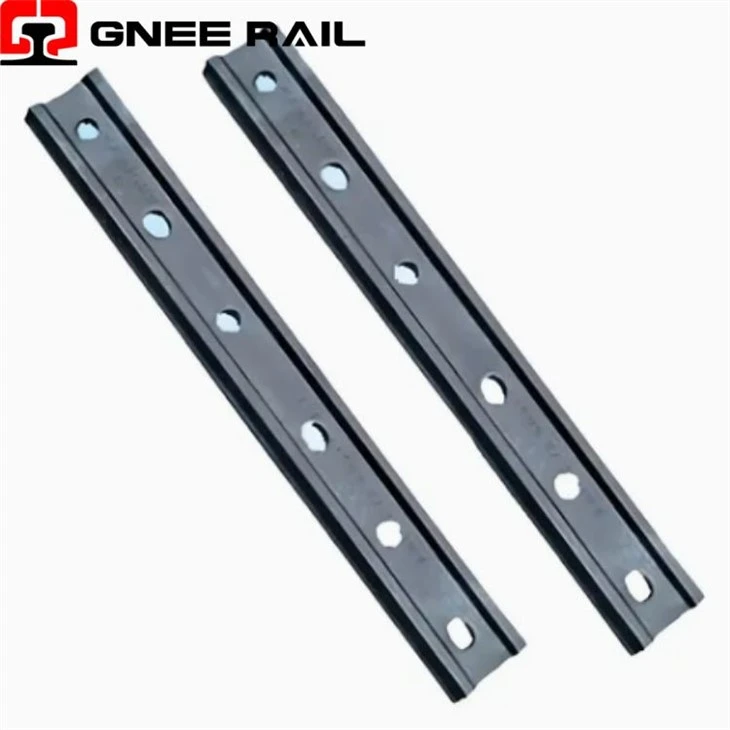

↵Система кріплення рейкової пластини
Залізнична пластина (також відома як з’єднувальний стрижень або з’єднувальний стрижень) – це основний механічний компонент, який використовується для з’єднання двох секцій між кінцями-{1}}рейки за допомогою болтового з’єднання. Зазвичай виготовляється з високоміцної-сталі за допомогою процесів кування або прокатки, він складається з пари симетричних металевих пластин, прикріплених болтами до перегородок суміжних рейок. Основна функція рибної тарілки - цепідтримувати вирівнювання рейок, передавати згинальні моменти через з’єднання та забезпечувати обмежену поздовжню суцільністьводночас забезпечує контрольоване теплове розширення з’єднаної доріжки.
Технічні характеристики:
| Особливість | Категорія | Специфічна деталь/характеристика | |
|---|---|---|---|
| Основна структурна роль | Інженерія | Гнучкий балковий з'єднувач на рейкових з'єднаннях | |
| Ключова властивість матеріалу | Виробництво | Висока втомна міцність і міцність на руйнування | |
| Основний акцент на технічному обслуговуванні | Оперативний | Натяг болта та знос контактних поверхонь | |
| Сучасне первинне застосування | Оперативний | Ізольовані шви, компенсаційні шви, перехідні зони | |
| Ефективність передачі навантаження | Інженерія | Часткова безперервність (створює «м'яке місце» на доріжці) | |
| Типовий режим відмови | Технічне обслуговування | Втомне розтріскування в отворах під болти або надмірний знос | |
| Еволюція дизайну | Історичний | Від простих плоских пластин до контурних, компромісних секцій |
Перспектива механіки та встановлення
Механізм передачі навантаження: Виконує функції aгнучкий балковий з'єднувачякий передає вертикальне навантаження на вигин від одного кінця рейки до іншого через зсув болтів і тиск підшипника на полотно рейки, ефективно зменшуючи непідкріплений проліт у стику.
Збереження вирівнювання: контурна внутрішня поверхняточно знаходить і вирівнюєголовки рейок і перетинки, зберігаючи правильну вертикальну і горизонтальну геометрію в щілині з’єднання, незважаючи на динамічні навантаження коліс.
Забезпечення обмеженої безперервності: Забезпечуєчасткова, але неповна безперервністьпорівняно зі зварними з’єднаннями. Жорсткість пластини на вигин значно нижча, ніж у суцільної рейки, що створює «м’яке місце» на доріжці, яке відчуває більший динамічний вплив.
Перспектива встановлення, обслуговування та системної інтеграції
- Інженерія поверхні: Можлива функціяспеціальна обробка поверхнінаприклад, дробеструйна обробка, щоб викликати залишкові напруги при стиску, покращуючи стійкість до втоми в критичних точках концентрації напруги, таких як отвори під болти.
- Толерантність розмірів: Вимагаєвузькі геометричні допускидля відповідності профілю, вирівнювання отворів і площинності для забезпечення належного перенесення навантаження та запобігання передчасному зносу або ослабленню болтів.
- Протоколи контролю якості: З урахуваннямретельний не-руйнівний контроль (NDT)включаючи магнітопорошкову перевірку або ультразвукове випробування для виявлення внутрішніх дефектів, які можуть призвести до-виходу з ладу під час циклічного навантаження.
Постачальник Gnee Professional
