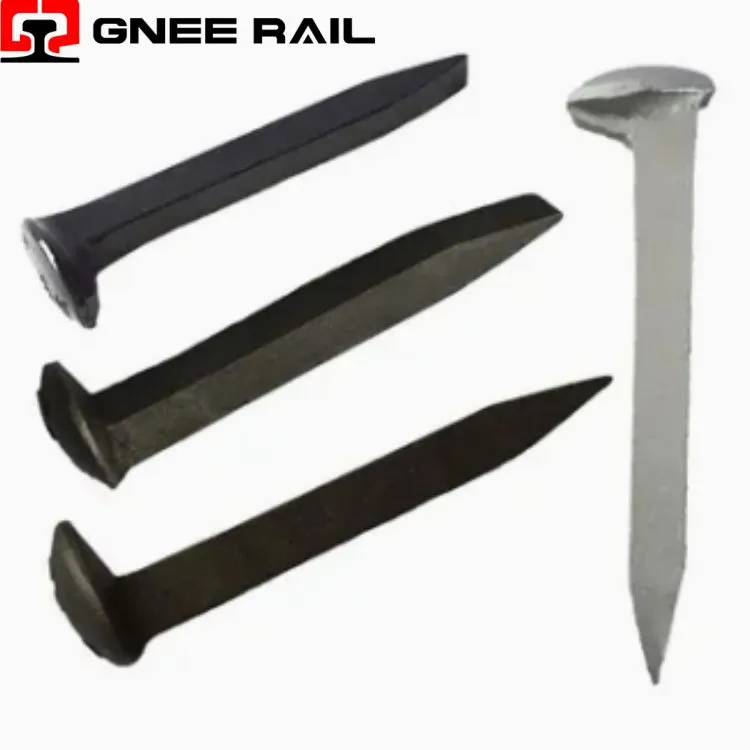

Name: Китайська фабрика постачальників гвинтів із вуглецевої сталі - Безкоштовний зразок - Gnee Steel
Brand: GNEE
SKU: 298242184

Опис

Технічні параметри

↵Система кріплення рейкових гвинтів

Залізничний гвинтовий шип - це aвеликоформатне різьбове сталеве кріплення-що перетворюєкрутний момент у попередньому натягу на розтягчерез апластиковий дюбель, вмонтований в бетон або деревину- унікальний серед усіх рейкових скріплень якєдиний пристрій, який генерує силу затиску через еластичне розтягування болта, а не через відхилення пружини,лише кріплення, залишковий натяг якого неможливо виміряти динамометричним ключем після 3 місяців експлуатації, ієдиний компонент, де межа-несучого навантаження не є-на-сталі, а сталь-на-полімері (PA66/GF)

Технічні характеристики:

Параметр	Фізичний механізм	Типове значення/поріг	Виявлення поля	наслідок
Форма різьби PA66	Розподіл напруги	Радіус кореня 0,25–0,35 мм	Калибр різьби	Гострий корінь → смуга різьблення з крутним моментом 60%.
Орієнтація волокна	Ін'єкція проти механічної обробки	Зсув 80 проти 45 МПа	Тільки руйнівний тест	Оброблений дюбель → стрічка при 130 Нм проти 200 Нм
Мокрий монтаж	Коефіцієнт тертя	μ 0,12 сухий; 0,32 вологий	Лише крутний момент (сліпий)	40% under-tension; rail creep >3 мм/рік
Повзучість дюбеля	Полімерна релаксація	30–35% втрат за 10 років	Лише тест-на відрив	Крутний момент читається OK; напруга низька
Корозія різьби	Карбонізація	Пітінг 0,1–0,2 мм/рік	Тільки видалення	Голова відкручується під час обслуговування
Втома при згинанні	Напруга вибігання нитки	45–95 МПа; межа 70 МПа	Контроль-кута крутного моменту	Розділення голови; немає видимого попередження

Діапазон продуктивності:

Оптимізація форми потоку PA66- Різьба гвинта не є стандартною метрикою ISO.DIN 7998 / EN 13481-2вказує:Кут під кутом 60 градусів, радіус кореня 0,25–0,35 мм, боковий зазор 0,6–0,8 мм. Призначення:розподіляти напругу зсувууздовж довжини дюбеля, уникайтеповзучий розривспочатку займається ниткою. Стандартна різьба болта (гострий корінь) у дюбелі PA66 → коефіцієнт концентрації напруги 4,2 → різьбова стрічка при 60% розрахункового моменту затягування.

Анізотропія орієнтації скловолокна- PA66+30Дюбелі %GF єлиття-під тиском. Волокна орієнтованіперпендикулярно до напрямку потокуу коренях потоку -паралельно площині зсуву. Ця орієнтація передбачаємаксимальна міцність різьби на зріз (80–90 МПа). Оброблені дюбелі (вирізані зі складу) євипадкова орієнтація волокна→ міцність на зсув 45–55 МПа.Візуально ідентичні; продуктивність нееквівалентна. Помилка закупівлі: оброблені дюбелі замінені → стрічка різьблення при 130 Нм проти 200 Нм спец.

Технічне обслуговування та експлуатаційна перспектива

Вбудована корозія (невидима)- Бетон лужний (pH 12–13). Сталь в контакті з бетономпасивує(0,01 мм/рік). АЛЕ: вода стікаєспіраль ниткивід сидіння рейки. На глибині 20–40 мм рН падає до 9–10 (карбонізація).Починається активна корозія in thread roots. Pitting rate: 0.1–0.2 mm/year. Section loss >20% → руйнування під час зсуву при крученні. Виявлення: неможливо; лише видалення виявляє.
Втома при вигині при витягуванні різьби- Поперечна вібрація сидіння рейкизмінний згинальний моменту місці з’єднання хвостовика-головки шипа. Максимальна напруга вигину виникає призакінчення нитки (перша повна нитка). Коефіцієнт напруг R=−1 (повністю обернений). Межа втоми: клас 8.8=70 МПа при 5М циклів. Вимірювання колії: фактичне напруження 45–95 МПа.50% перевищує межу втоми. Failure: head separation, no plastic deformation. Detection: torque-angle monitoring; angle increase >40 градусів означає тріщину.
