ЗалізницяСистема кріплення SKL CLIP

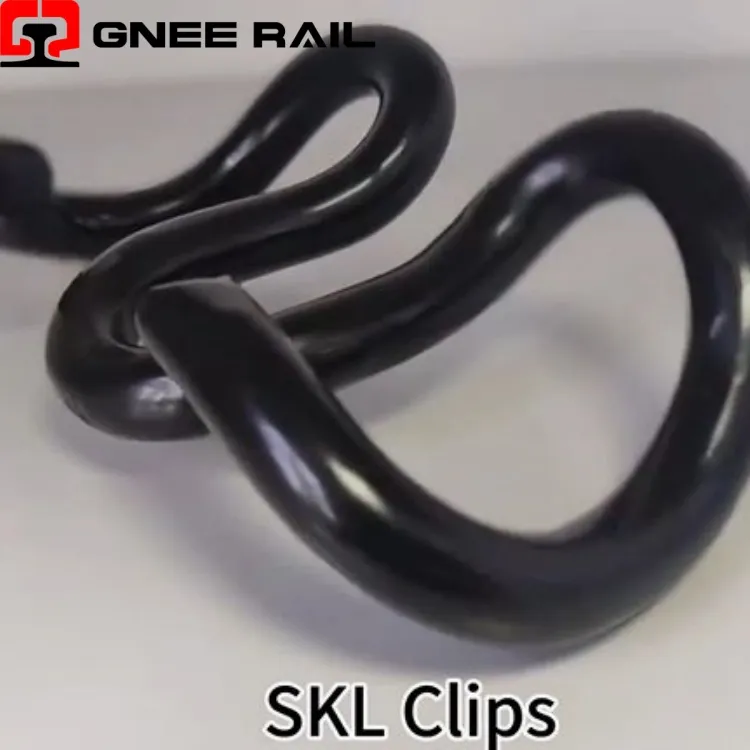

Railway SKL Clip — це V-подібне, пружне пружинне кріплення, виготовлене з високо-ефективної мікро-пружинної сталі шляхом точного гарячого-кування та контрольованої термічної обробки, спеціально розроблене для прямого кріплення до бетонних шпал за допомогою стандартизованих литих-плечей. Відрізняючись своєю симетричною конфігурацією подвійних -плечей і характерною геометрією корони, цей кріпильний елемент працює за принципом чистого згинання, коли дві ніжки пружно відхиляються назовні під час встановлення, перетворюючи прикладену вертикальну силу в постійний горизонтальний тиск затиску на ніжку рейки.
Технічні характеристики:
| Параметр | Специфікація | Характеристика продуктивності |
|---|---|---|
| Геометричний тип | V-подібна, симетрична подвійна-рука | Принцип чистої згинальної пружини |
| Класифікація матеріалів | Мікро-легована пружинна сталь | Межа текучості 1100 – 1300 МПа |
| Спосіб встановлення | Вертикальне введення за допомогою гідравлічного або ручного інструменту | Сила введення 20 – 35 кН |
| Еластичний прогин | Зміщення плеча з вільного стану | 20 – 28 мм на руку |
| Службова температура | Повний робочий діапазон | -45 градусів до +65 градусів |
Перспектива встановлення та обслуговування:
- Оптимізований радіус корони:Параболічний профіль корони рівномірно розподіляє напругу згину по ширині затискача, усуваючи локальні концентрації напруги, які прискорюють втому в простіших V-конфігураціях пружини.
- Змінна товщина профілю:Поперечний-переріз поступово звужується від маківки до носка, відповідаючи розподілу матеріалу відповідно до величини згинального моменту та зменшуючи непотрібну масу там, де рівень напруги нижчий.
- Позиціонування нейтральної осі:Геометричний центроїд має стратегічне розташування, щоб гарантувати, що напруги розтягування та стиску залишаються збалансованими в усьому діапазоні пружного прогину, максимізуючи термін служби втоми.
Технічне обслуговування та експлуатаційна перспектива
- Прогресивне залучення:Важелі затискачів мають конусоподібний хід-, який поступово зачіпає плечові кишені під час встановлення, зменшуючи максимальне зусилля вставлення та забезпечуючи плавне, контрольоване розміщення.
- Звукове підтвердження місця:Відчутний клацання або клацання відбувається, коли затискні кронштейни повністю з’єднуються з утримуючими елементами плеча, забезпечуючи операторам миттєвий акустичний відгук про правильну установку.
- Запобігання-вставці:Механічні упори, вбудовані в плечовий інтерфейс, запобігають надмірному відхиленню кліпси за межі пружності, захищаючи від пластичної деформації під час встановлення.
