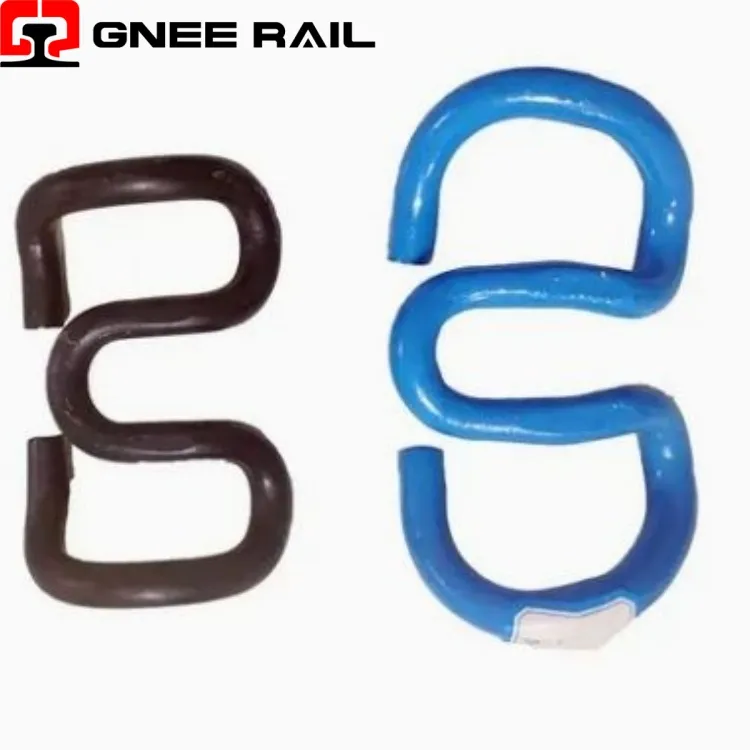

Name: Китайська вуглецева сталь SKL Clips Виробники Постачальники Завод - Безкоштовний зразок - Gnee Steel
Brand: GNEE
SKU: 298242166

Опис

Технічні параметри

↵Система кріплення Rail skl

Залізничний затиск SKL є aстійка до розтягування застібка з пружинної сталі омега-формищо діє черезвизначене пружне відхилення між литим-заплечиком і Т-болтом або гвинтовим шиповим анкером натягу- унікальний серед усіх рейкових затискачів яклише конструкція, яка потребує попереднього-складання в-ненапруженому «припаркованому положенні» перед-активацією на місці,лише кліпса, де сила затиску встановлюється крутним моментом-контрольованим натягом різьби, а не геометричним відхиленням

Технічні характеристики:

Режим несправності / Пастка	Постраждалий варіант	Першопричина	Складність виявлення	наслідок
Повзучість різьби дюбеля	SKL15, SKL18	PA66 релаксація під навантаженням	Перевірка моменту показує нормально; сила низька	Rail creep >3 мм/рік; Ризик прогину CWR
Розколювання кишені на п'яті	Вся бетонна шпала	Замерзання-відтавання + проникнення води	Вимірювач ширини кишені	Обертання кліпу; підняття пальців ніг; перелом ноги
Втома від вигину T-болта	SKL12	Не{0}}перпендикулярне встановлення	Лише моніторинг-кута крутного моменту	Роз'єднання головки болта; викид обойми
Обмін 38Si7 проти 60Si2CrA	SKL12/15 експорт	Шахрайство з сертифікатом млина	XRF ідентичний; вимагає вуглецю OES	Європа: швидкий знос; Китай: крихкість
Невідповідність форми ниток	Болт/дюбель SKL15	Плутанина M22 проти 7/8"-9 UNC	Обов'язковий крок різьби	Перехресна -різьба; 80% витяг-втрат
Заміна ексцентрика	Регулювання SKL12	Не-"сумісне" постачання Vossloh	Візуальний: шпилька по центру чи зсув	Можливість регулювання нульового калібру

Діапазон продуктивності:

Повзучість різьби дюбеля (невидима)- Різьба пластикових дюбелів розслаблюється під дією постійного розтягуючого навантаження. SKL15 встановлений при 200 Нм → через 5 років,залишкове зусилля притиску 12–13 кНнезважаючи на перевірку крутного моменту, яка показує 200 Нм. Причина: тертя зросло, напруга ні. Потрібна діагностикатест на підйом-(виміряйте силу, коли носок затиску просто відділяється від рейки).

Корозійне розширення каблука- Вода застрягла в плечових кишенях (бетонні шпали). Цикли заморожування-відтаваннявідкол країв кишень 0,2–0,5 мм/рік. Опора для п’яти втрачена → затискач обертається під навантаженням → носок піднімається на 0,3 мм/цикл → фретинг від удару → перелом ноги при 2 млн циклів (сертифіковано 5 млн). Виявлення: ширина кишені > номінальна +2 мм.

Технічне обслуговування та експлуатаційна перспектива

DIN 17221 проти GB/T 1222 Металургія- Європейський SKL:38Si7(0,35–0,42% C), зосереджена на пластичності-. Китайський SKL:60Si2CrA(0,56–0,64% С), сила-фокусована.Не еквівалент. 38Si7 у високошвидкісному-китайському коридорі → швидке зношування (м'якше). 60Si2CrA у європейському тунелі → ризик водневої крихкості (вища твердість, чутливість до крихкості Zn).
Плутанина з формою різьби M22- SKL15 визначаєM22-6gболт,M22-6Hдюбель. Метрична груба:Крок 2,5 мм. AREMA 7/8"‑9 UNC:9 TPI (2,82 мм). Помилка закупівлі: замовлення "M22" у північноамериканського постачальника → отримує7/8"-9 UNC(21,9 мм OD, 2,82 мм крок). Перші 3 нитки зачіпаються, потім застрягають. Перехресна-потоковість гарантована.
Ексцентричний штифт SKL12 Регіональна монополія- Бічне регулювання черезексцентричний конічний штифтє власністюСистема Vossloh SKL12 Zw700. Ідентичний-на вигляд SKL12 від інших виробниківконцентричний штифт→ без регулювання. Замовлено як «SKL12-сумісне» → доставлено без{2}}регулювання → відхилення сайту 100%.
