Система кріплення E Clip

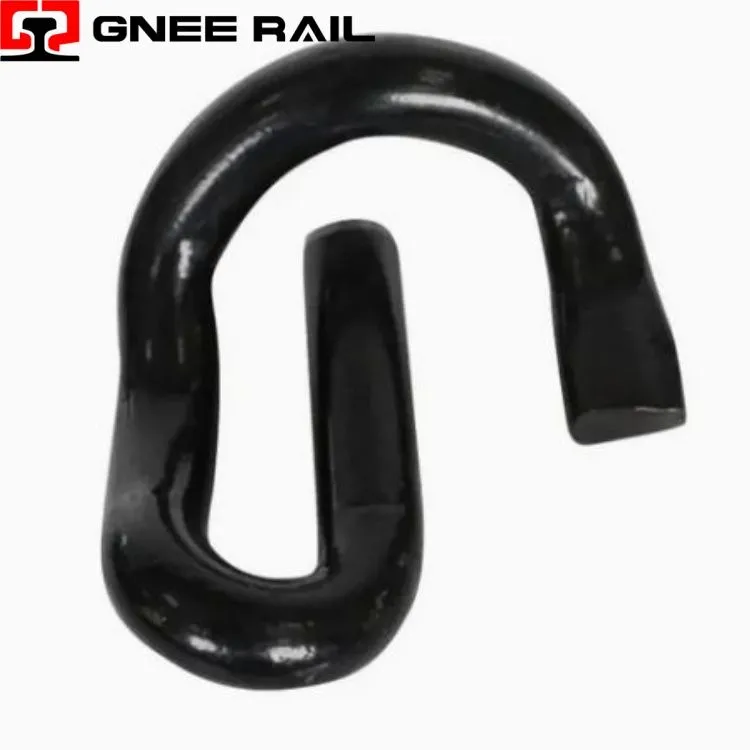

Залізничний E-Clip — це еластичний кріпильний елемент із пружинної сталі у формі літери «E», який кріпить рейки до бетонних або дерев’яних шпал у системах залізничних колій. Виготовлений із високоякісних-сплавів пружинної сталі, таких як 60Si2MnA, цей само-затиск забезпечує безперервне затискне зусилля завдяки своєму характерному геометричному дизайну. E-Clip працює без ниток, покладаючись на пружну деформацію, щоб підтримувати постійне навантаження на носок, одночасно сприймаючи теплове розширення, динамічну вібрацію та навантаження на колесо.
Технічні характеристики:
| Параметр | Специфікація | Типове значення/діапазон |
|---|---|---|
| Клас матеріалу | Сплав пружинної сталі | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Діапазон твердості | ПЦ | 42-48 |
| Навантаження на носок (діаметр 16 мм) | кгс | 500-700 |
| Навантаження на носок (діаметр 18 мм) | кгс | 750-900 |
| Навантаження на носок (діаметр 20 мм) | кгс | 1100-1400 |
| Втома життя | Цикли | 5 мільйонів без перелому |
| Максимальна сила пружини | кН/затискач | 14 |
| Відповідні типи рейок | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Перспектива встановлення та обслуговування:
- Для правильного вставлення та видалення потрібні спеціальні натяжні інструменти
- Регулювання крутного моменту не потрібне завдяки безрізьбовій конструкції-самонатягу
- Можливий візуальний огляд без розбирання для швидкої перевірки стану
- Глибина вставлення 10-12 мм рекомендована для оптимального довговічності
- Зазор між задньою дугою та плечем має бути в межах 3-9 мм
Технічне обслуговування та експлуатаційна перспектива
- Забезпечує максимальну силу затиску 14 кН на затиск для безпеки рейок
- Досягає 5 мільйонів циклів втоми без руйнування при стандартному навантаженні
- Критична концентрація напруги розташована на внутрішній кривизні задньої арки
- Зберігає опір повзучості та стійкість на кручення для зварної гусениці
- Діапазон твердості HRC 42-48 забезпечує відновлення пружності після прогину
Постачальник Gnee Professional
